Resultado de la temperatura del aire

El resultado Temperatura del aire muestra la temperatura del aire que rodea a todos los componentes del gabinete del modelo.

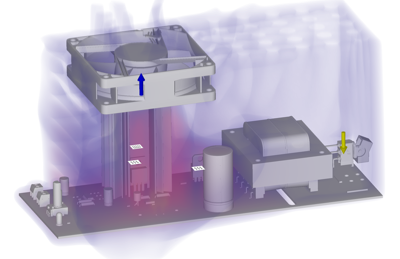

Figura 1*: muestra la distribución de la temperatura del aire en un gabinete de fuente de alimentación con tres reguladores de voltaje activos, refrigerados por dos disipadores de calor y un ventilador*.

Cosas que buscar

Al visualizar el resultado Temperatura del aire, tenga en cuenta lo siguiente:

• Zonas calientes, que muestran dónde se debe eliminar el calor.
• Áreas en las que se acumula aire caliente, lo que indica que se debe optimizar la administración térmica.
• La distribución de la temperatura del aire a lo largo de la ruta de flujo del fluido, para garantizar que el aire caliente no fluya sobre componentes sensibles a la temperatura.

Cómo usar este resultado

El resultado Temperatura del aire utiliza un rango de colores para indicar desde la región de menor temperatura (de color azul) hasta la región de mayor temperatura (de color amarillo). La temperatura máxima que alcanza el aire se indica en la leyenda.

• Procure reducir la temperatura del aire alrededor de los componentes sensibles al calor por debajo de sus umbrales de temperatura máxima.

• Tenga en cuenta la ruta de flujo de fluidos y la posición de los componentes de administración térmica para que el aire se separe de los componentes sensibles al calor.

• Desplace los controles deslizantes Rango de interés a la izquierda de la barra de leyenda y Umbral a la derecha para reducir el enfoque y hacer que el contraste de color sea más visible.

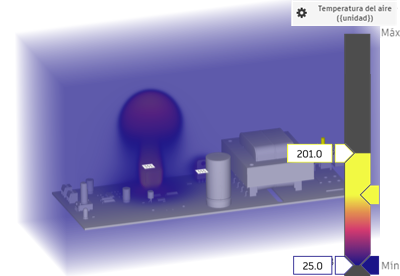

  *Imagen que muestra aire caliente acumulándose alrededor de un regulador de voltaje de 50 W sin disipador de calor ni ventilador.

• Puede ocultar un componente de la placa, por ejemplo, si enmascara un componente de mayor interés, activando o desactivando su visibilidad en la carpeta Componentes del modelo.

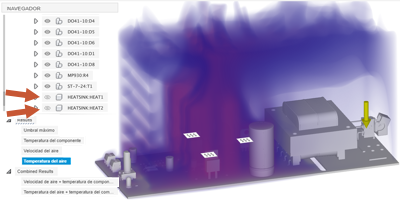

  Imagen que muestra la temperatura del aire alrededor de los disipadores de calor, con los disipadores de calor reales ocultos para que los reguladores estén visibles.

• Utilice las Sondas de superficie, las Sondas de punto y los Planos de corte para inspeccionar el resultado con cuidado.

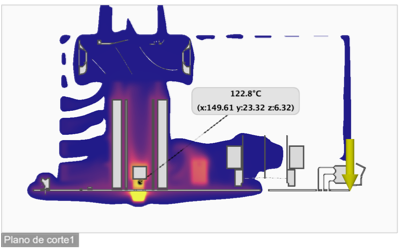

  Imagen con un plano de corte que muestra la temperatura del aire en los reguladores y una sonda de punto que muestra la temperatura en una ubicación determinada.

Siguientes pasos

Para abordar los posibles problemas que señale el resultado Temperatura del aire, puede:

• Cambiar los componentes de la placa por otros que toleren temperaturas más altas
• Seleccionar un componente que cumpla los requisitos de rendimiento pero que requiera una carga de calor interno menor
• Cambiar las dimensiones o el material utilizado en el disipador de calor.
• Añadir un ventilador, si no hay ninguno.
• Cambiar la ubicación del ventilador para alejar la ruta de flujo del fluido de los componentes sensibles al calor.
• Invertir la dirección de soplado del ventilador.
