Resultado de la velocidad del aire

El resultado Velocidad del aire muestra el movimiento del aire que rodea a los componentes del gabinete del modelo.

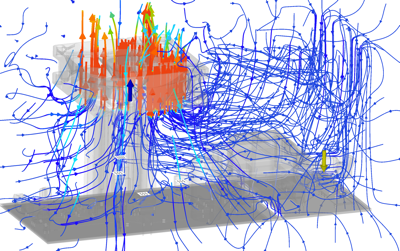

Figura 1 Visualización de líneas de flujo que muestra la velocidad y la dirección del flujo de aire.

Cosas que buscar

Al ver el resultado Velocidad del aire, tenga en cuenta lo siguiente:

• La dirección del flujo de aire, para garantizar que no se sople aire caliente sobre componentes sensibles.
• Áreas de baja velocidad del aire, que muestran dónde puede estar estancado el aire.
• Grandes diferenciales en la velocidad del aire que pueden sugerir que el aire no llega lo suficiente a todas las áreas.

Cómo usar este resultado

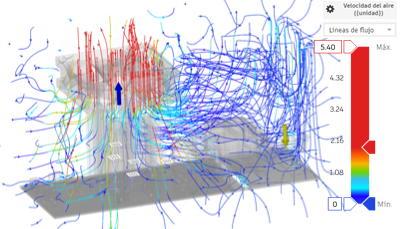

• Desplace los controles deslizantes Rango de interés a la izquierda de la barra de leyenda y Umbral a la derecha para reducir el enfoque y hacer que el contraste de color sea más visible.



  Figura 2* que muestra más granularidad de color en la velocidad del aire alrededor del ventilador*.

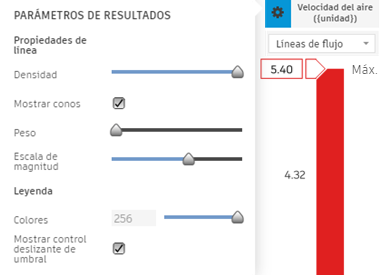

• Cambie el aspecto de las líneas de flujo con las opciones de Configuración de resultados encima de la barra de leyenda.

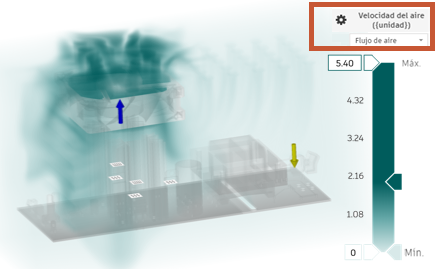

• Utilice el conmutador de visualización de resultados, encima de la barra de leyenda, y cambie a la visualización de Flujo de aire para obtener una impresión del movimiento del volumen de aire.

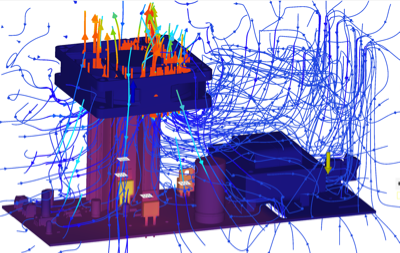

• En el navegador, cambie al resultado combinado Velocidad del aire + Temperatura del componente para ver cómo pueden afectarse entre sí.

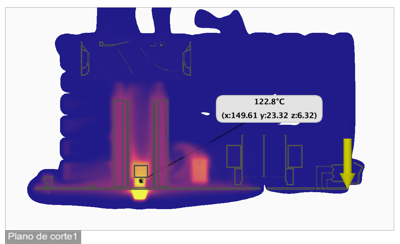

• Utilice las Sondas de superficie, las Sondas de punto y los Planos de corte para inspeccionar el resultado con cuidado.



Siguientes pasos

Para abordar los posibles problemas que señale el resultado Velocidad del aire, puede:

• Cambiar los componentes de la placa por otros que toleren temperaturas más altas.
• Seleccionar un componente que cumpla los requisitos de rendimiento pero que requiera una carga de calor interno menor
• Cambiar las dimensiones o el material utilizado en el disipador de calor.
• Añadir un ventilador, si no hay ninguno.
• Cambiar la ubicación del ventilador para alejar la ruta de flujo del fluido de los componentes sensibles al calor.
• Invertir la dirección de soplado del ventilador.
