Cargas de rodamientos en el espacio de trabajo Simulación
Las cargas de rodamientos sirven para simular los efectos de las caras cilíndricas o los cuerpos que se empujan entre sí. Un caso común es un pasador (o perno) que hace presión contra la pared de un agujero. Con la carga de rodamientos, puede simular esta interacción sin necesidad de incluir los dos cuerpos que interactúan.
| Tipos de estudio con esta opción de carga | |
|---|---|
 Estudio de tensión térmica |
 Estudio de tensión estática |
 Estudio de frecuencias modales |
 Análisis de pandeo estructural |
 Estudio de optimización de formas |
 Estudio de tensión estática no lineal |
La carga de rodamientos se aplica a la cara seleccionada en una distribución parabólica. Esta distribución es típica del patrón de carga que se produce naturalmente entre ejes y rodamientos, o entre rodamientos y carcasas. A diferencia las cargas de fuerza, una carga de rodamientos siempre se dirige a la cara y nunca actúa en tensión (solo puede empujar, no tirar). Por ejemplo, la carga de rodamientos aplicada a una cara cilíndrica completa de 360° se distribuye alrededor de la mitad de la cara (180°) y la otra mitad de la cara no se carga.

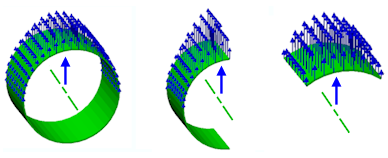

La imagen siguiente muestra el patrón de la distribución de fuerzas en una carga de rodamientos ascendente que actúa contra la cara de un agujero. Se muestran tres situaciones diferentes:
Cilindro entero
Medio cilindro con el vector de fuerza que pasa a través de las aristas de la cara
Segmento de 60° con el vector de fuerza que pasa a través del centro de la cara
.
Puede definir la dirección de la fuerza de una carga de rodamientos de las siguientes maneras:
Ángulo (delta): la dirección siempre es radial, basada en la superficie cilíndrica seleccionada.
Vectores (x,y,z): se utilizan los componentes de fuerza global (Fx, Fy y Fz).
Referencia: la dirección siempre es radial, basada en la superficie cilíndrica seleccionada. Seleccione una entidad de referencia para terminar la orientación del vector como se indica a continuación:- Cara (solo caras planas): la dirección del vector es normal a la cara seleccionada.
- Arista (solo aristas rectas): la dirección del vector corresponde a la orientación de la arista seleccionada.
