Resultado de la temperatura del componente
El resultado Temperatura del componente muestra la temperatura de todos los componentes del modelo de simulación, en las condiciones activas definidas en la configuración del estudio.
Figura 1 Resultado de la temperatura del componente con colores que reflejan temperaturas entre 95 y 180 °C.
Cosas que buscar
Al ver el resultado Temperatura del componente, tenga en cuenta lo siguiente:
- Componentes que superan el umbral de temperatura máxima y que pueden requerir una estrategia de gestión térmica.
- Componentes que están cerca de su umbral de temperatura máxima y que pueden ser sensibles a la temperatura de los componentes cercanos.
- La temperatura del disipador de calor y si podría ser más eficaz con un material diferente.
- Componente cuya temperatura es muy inferior a la temperatura esperada, posiblemente debido a un problema de modelado, como el contacto.
Cómo usar este resultado

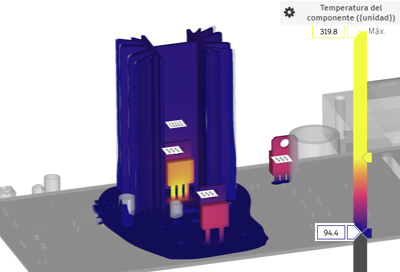

El resultado Temperatura del componente utiliza un rango de colores para indicar desde la región de menor temperatura (de color azul) hasta la región de mayor temperatura (de color amarillo). La temperatura máxima que alcanza el componente se indica mediante los colores de la leyenda. Utilice el resultado Temperatura del componente junto con el resultado Temperatura del aire.
Desplace los controles deslizantes Rango de interés a la izquierda de la barra de leyenda y Umbral a la derecha para reducir el enfoque y hacer que el contraste de color sea más visible.

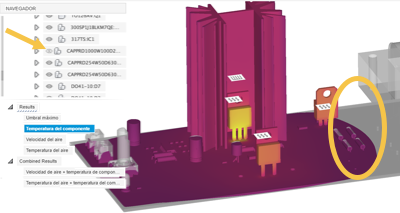

Puede ocultar un componente de la placa, por ejemplo, si enmascara un componente de mayor interés, activando o desactivando su
visibilidad en la carpeta Componentes del modelo.

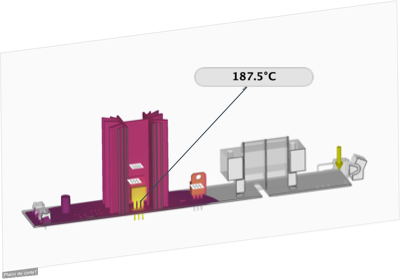

Utilice las Sondas de superficie, las Sondas de punto y los Planos de corte para inspeccionar el resultado con cuidado.
Tenga en cuenta la ruta de flujo de fluidos y la posición de los componentes de administración térmica para que el aire se separe de los componentes sensibles al calor.
Procure reducir la temperatura del aire alrededor de los componentes sensibles al calor por debajo de sus umbrales de temperatura máxima.
Siguientes pasos
Para solucionar los potenciales problemas que destaca el resultado Temperatura del componente, puede:
- Cambiar los componentes de la placa por otros que toleren temperaturas más altas.
- Seleccionar un componente que cumpla los requisitos de rendimiento pero que requiera una carga de calor interno menor
- Cambiar las dimensiones o el material utilizado en el disipador de calor.
- Añadir un ventilador, si no hay ninguno.
- Cambiar la ubicación del ventilador para alejar la ruta de flujo del fluido de los componentes sensibles al calor.
- Invertir la dirección de soplado del ventilador.
