Resultado ¿Se deformará la pieza?
El resultado ¿Se deformará mi pieza? estará disponible al final del análisis cuando se hayan calculado todos los resultados y se encuentra en la ficha Deformación de Resultados guiados. Todas las piezas moldeadas por inyección se deforman; la pregunta es: ¿la deformación se encuentra dentro de la tolerancia del diseño?
Interpretación de resultados

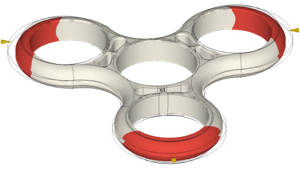

En la ficha Deformación, la sección superior Resultados guiados interpreta el resultado de la tolerancia de deformación e indica cuánta deformación de la pieza supera la tolerancia. Puede mover los controles deslizantes de tolerancia en la leyenda para modificar la tolerancia para que coincida con la tolerancia del diseño. La ubicación de la deformación se muestra en el modelo y se actualiza al mover los controles deslizantes.
Planicidad

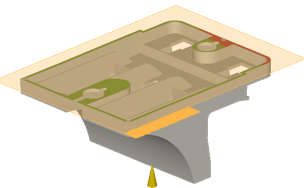

Un aspecto importante de la deformación es la planicidad, que es relevante cuando una superficie plana de un componente del modelo tiene que unirse a la superficie plana de otro componente en un conjunto, como en el caso de un contenedor con tapa. El comando Planicidad compara la superficie plana que se especifica con un plano e indica qué porcentaje de la superficie está fuera del plano.
La sección Interpretación de los resultados de Resultados guiados se actualiza al ejecutar el comando Planicidad para informarle del resultado del análisis de planicidad. Utilice el control deslizante de tolerancia de la leyenda para que coincida con la tolerancia del diseño.
Siguientes pasos
La mitad inferior del panel de resultados guiados proporciona opciones para reducir la deformación. Cada una de las recomendaciones se basa en las prácticas recomendadas para el moldeado por inyección y en la configuración del estudio para el estudio específico.
En el moldeado por inyección, cambiar un parámetro puede mejorar un aspecto del proceso de moldeado por inyección, como el llenado, pero puede tener un efecto adverso en otro, como la deformación. Dentro de los límites de las prácticas recomendadas de moldeado por inyección, por lo tanto, el ajuste de los parámetros suele ser simplemente un proceso iterativo.
Sugerencia
- Consulte el resultado Tolerancia de la deformación para obtener más información sobre qué es la deformación y qué factores contribuyen a la deformación.
