Dominio de fluidos en refrigeración de dispositivos electrónicos

Al cambiar al espacio de trabajo Simulación y seleccionar un estudio de refrigeración de dispositivos electrónicos, el software crea automáticamente el dominio de fluido que representa el aire, dentro y alrededor del modelo y sus piezas. El entorno externo permite que se produzca una convección natural alrededor del dispositivo y que el flujo libre de aire se realice para una refrigeración adecuada.

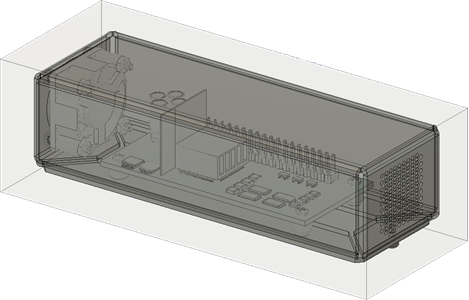

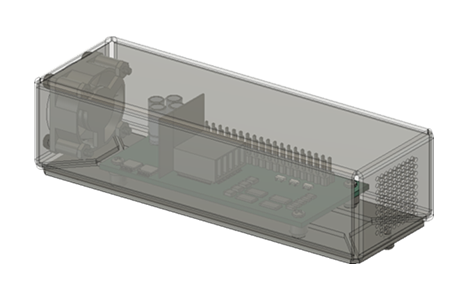

Carcasa de dispositivos electrónicos, como se ha modelado	Carcasa de dispositivos electrónicos con dominio de fluidos añadido

Nota: Si cree que el dominio de fluidos debe ser mayor, solo tiene que modelar un par de componentes adicionales, externos al modelo, para aumentar el tamaño del dominio de fluidos.

Condiciones del entorno por defecto

Material del fluido (aire) con densidad variable, propiedades del aire a 20 °C:
- densidad = 1,205 kg/m3
- calor específico = 1005 J/(kg⋅K)
- conductividad térmica = 0,02587 W/(m⋅K)
- viscosidad = 1,8208e-05 kg/(m⋅s)
La gravedad está activada por defecto y es necesaria para el análisis de convección natural
La temperatura ambiente/del entorno es de 25 °C por defecto
Las condiciones de contorno definidas en las superficies externas del dominio de fluidos permiten que el fluido entre y salga del modelo. Las condiciones de contorno definidas en la superficie externa son las siguientes:
- Presión = 0 Pa
- Temperatura = temperatura ambiente/del entorno.
Si se definen orígenes de flujo (ventiladores), se ejecuta el análisis de convección forzada
Los efectos de la flotabilidad se tienen en cuenta en el análisis de convección forzada.
