Cargas de momento en el espacio de trabajo Simulación
La carga de momento es una carga de torsión que intenta girar un cuerpo perpendicular al eje de rotación designado para simular los efectos de un par de torsión en el modelo. Esta carga de momento se coloca directamente en una cara del modelo. La carga de momento remota se encuentra en un punto del espacio, en vez de en el modelo.
Los resultados obtenidos con las cargas de momento son los mismos independientemente de dónde se encuentre la carga, como se muestra en los resultados de la tensión de Von Mises en la figura 1. Utilice una Carga de momento remota para poder ver la carga de momento.
| Tipos de estudio con esta opción de carga | |
|---|---|
 Estudio de tensión térmica |
 Estudio de tensión estática |
 Estudio de frecuencias modales |
 Análisis de pandeo estructural |
 Estudio de optimización de formas |
 Estudio de tensión estática no lineal |
Efecto de la posición del momento
 |
 |
 |

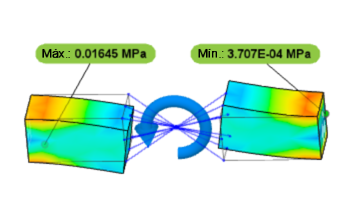

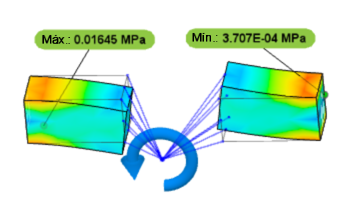

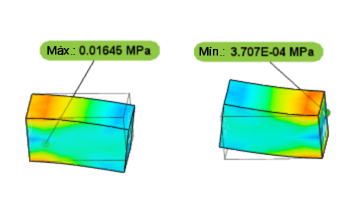

| (a) Resultado de tensión de Von Mises con una carga de momento aplicada a las dos caras interiores | (b) Resultado de tensión de Von Mises con una carga de momento remota aplicada a las dos caras interiores desde una ubicación que esté en el espacio entre los dos bloques | (c) Resultado de tensión de Von Mises con una carga remota aplicada a las dos caras interiores desde una ubicación remota diferente |
Figura 1: demostración de que la tensión experimentada por los dos bloques es la misma, independientemente de la ubicación de la carga de momento.
En Fusion, la dirección por defecto del eje de momento es normal a la cara seleccionada. Una vez seleccionadas las caras pertinentes, se calcula el centroide. El eje del momento es paralelo a la dirección especificada y pasa a través del centroide. El programa aplica una distribución de fuerza a lo largo de las caras que da como resultado la magnitud del momento especificada.
La magnitud del momento se distribuye de forma prorrateada entre todas las caras seleccionadas. Por ejemplo, si selecciona cuatro caras del mismo tamaño y especifica una magnitud de 400 libras/pies, se aplica la carga de 100 libras/pies a cada cara. El momento aplicado total es de 400 libras/pies (100 libras/pies * 4 caras).
