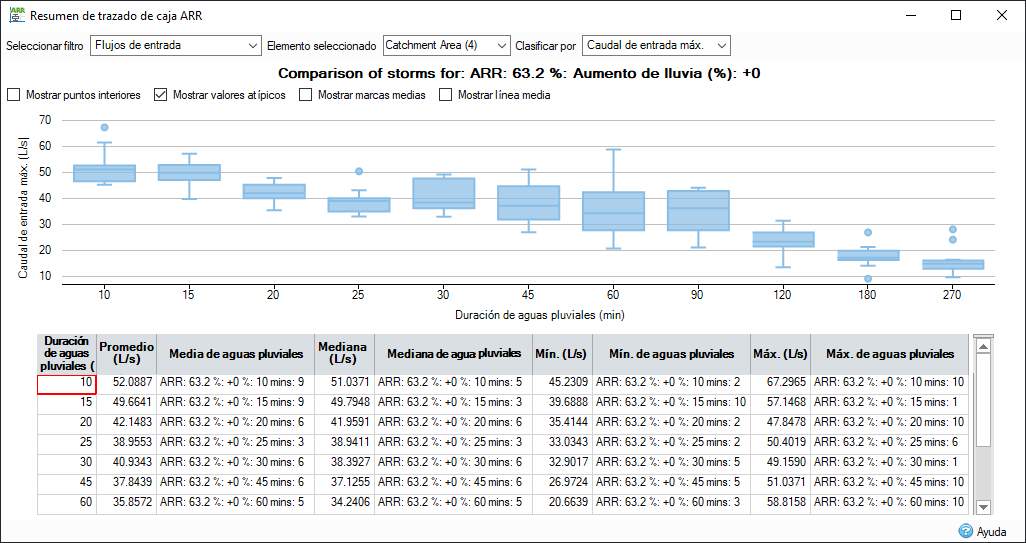

El Resumen de trazado de caja ARR muestra un resumen de los resultados de un elemento seleccionado (flujo de entrada, unión, control de aguas pluviales o conexión) de toda la duración de la tormenta para un conjunto de PAE/Incremento de lluvia seleccionado mediante el selector de aguas pluviales.
Este formulario solo está disponible para los resultados que se han generado mediante lluvia ARR y se cerrará para todos los demás tipos de lluvia, fases de caudal de tiempo seco y eventos 2D.
Filtrado de los resultados
Los resultados de un elemento se pueden mediante la opción Filtro, que permite limitar la lista Elemento a flujos de entrada, uniones, controles de aguas pluviales o conexiones.
El menú desplegable Clasificar por permite seleccionar una propiedad específica en el resumen que determinará cuál de los 10 patrones temporales para el conjunto de duración de PAE/Incremento de lluvia/Duración de aguas pluviales seleccionado tiene el valor que representa el primer patrón temporal por encima de la media sobre los 10 resultados para la propiedad especificada.
Diagrama de caja
Muestra un gráfico con los resultados del elemento dado y la propiedad seleccionada.
Mostrar puntos interiores: muestra todos los puntos de datos dentro del diagrama de caja.
Mostrar valores atípicos: muestra los puntos de datos atípicos.
Mostrar marcas medias: muestra la media del conjunto de datos (excepto valores atípicos).
Mostrar línea media: muestra una línea que conecta todas las medias de cada cuadro.
Un diagrama de caja y bigotes es un gráfico que muestra información sobre el rango, la mediana y los cuartiles. Con este gráfico se puede mostrar fácilmente si una distribución está sesgada y si existen valores atípicos potenciales en el conjunto de datos, especialmente en el caso de un gran número de observaciones. Los diagramas de caja y bigotes son perfectos para comparar distribuciones, ya que el centro, la propagación y el rango general se aprecian inmediatamente. Normalmente, se representa junto a una línea numérica, de forma similar a la siguiente:
Los diagramas de caja y bigotes se usan para resumir un conjunto de datos medidos en una escala de intervalo. Este método se utiliza a menudo en análisis de datos explicativos.

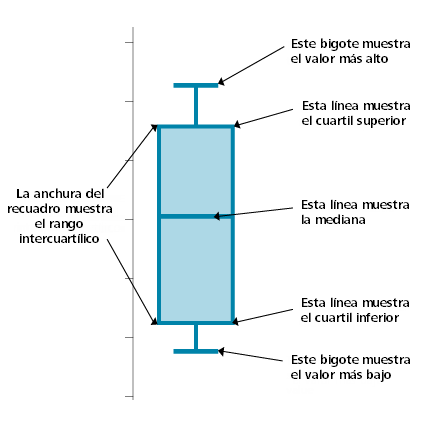

En un diagrama de caja y bigotes:
- Las líneas finales representan los cuartiles superior e inferior, por lo que la caja se extiende por el intervalo del rango intercuartílico.
- La línea azul dentro de la caja representa la mediana.
- Las dos líneas que están fuera de la caja representan los bigotes, que se extienden hasta las observaciones más alta y más baja.
Tabla de resumen
Para cada duración de aguas pluviales de un par PAE/Incremento de lluvia determinado, se informa del valor medio, el valor de la mediana, el valor mínimo y el valor máximo.
Media de aguas pluviales: muestra el patrón temporal, que es el primer valor por encima de la media.
Mediana de aguas pluviales: muestra el patrón temporal que se utiliza para calcular la mediana. Para un número par de patrones temporales, la mediana se calcula ordenando los valores en orden ascendente y tomando los valores de los puntos 5 y 6 para encontrar la media. El patrón temporal notificado es el del punto seis.
Mín. de aguas pluviales: muestra el patrón temporal con el valor más bajo.
Máx. de aguas pluviales: muestra el patrón temporal con el valor más alto.
