La Leyenda de datos muestra los colores asociados con los valores de las vistas Superficie e Inundación. Las fichas de colores de los resultados de Superficie e Inundación se definen en el formulario Configuración de visualización, pero solo se pueden ver de una en una. Las leyendas de datos aparecen en el plano y proporcionan tablas de consulta para el color de la superficie.

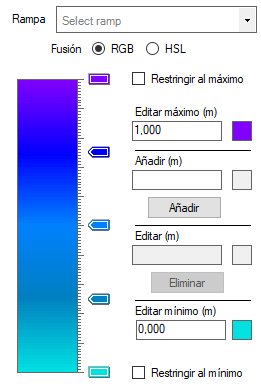

| Rampa de colores de superficie | Leyenda de superficie |
|
|

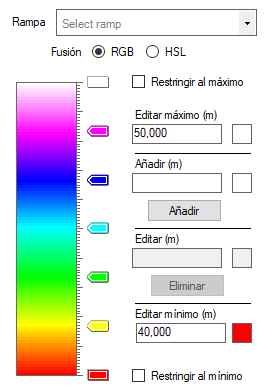

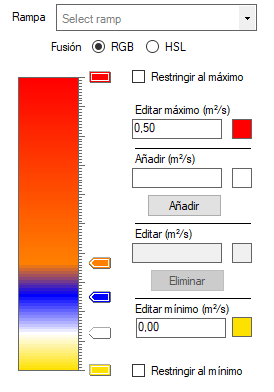

La imagen siguiente muestra rampas de color de inundación y la leyenda correspondiente en el plano.
| Mapa de colores de profundidad de la inundación | Mapa de colores DxV de inundación | Leyenda de inundación |
|
|
|
Propiedades
Las leyendas se muestran si están activadas en la vista en árbol y los datos con los que están relacionadas están visibles en el plano.
Haga clic con el botón derecho en la leyenda para abrir su formulario de propiedades.
Leyenda
Borde: el color utilizado para los bloques de color y la leyenda.
Fondo: color de fondo de la leyenda. Si en Plano se muestra Vista preliminar, el fondo se fija en blanco.
Texto: el texto de la parte superior de la leyenda.
Posición: la posición de la leyenda en el plano.
