La primera nivelación es la escorrentía de superficie inicial de un evento de lluvia. Es probable que el lavado de contaminación de las superficies impermeables tenga una concentración más alta durante este período inicial, lo que se denomina "Impacto de la contaminación". La finalidad de la calculadora de primera nivelación es permitir a los usuarios establecer estos valores de contaminación para una profundidad inicial de agua.
El usuario tiene dos opciones principales para calcular la carga de contaminantes:
1. Si se selecciona Entrada de usuario, el usuario introduce valores para los siguientes campos:
- Profundidad de lluvia, P
- Área, A
- Coeficiente de escorrentía volumétrica, Cv
- Concentración de contaminantes cp para cada contaminante p.
Cuando se hace clic en el botón Calcular, el volumen total se calcula de la siguiente manera:
V = A.P.Cv
y la carga resultante del contaminante lp, para cada contaminante p, se calcula de la siguiente manera:
lp = V.cp
Los valores calculados de volumen total y carga de contaminantes se presentan como una tabla en la ficha "Informes"; consulte la figura 1 a continuación:
|
|
|

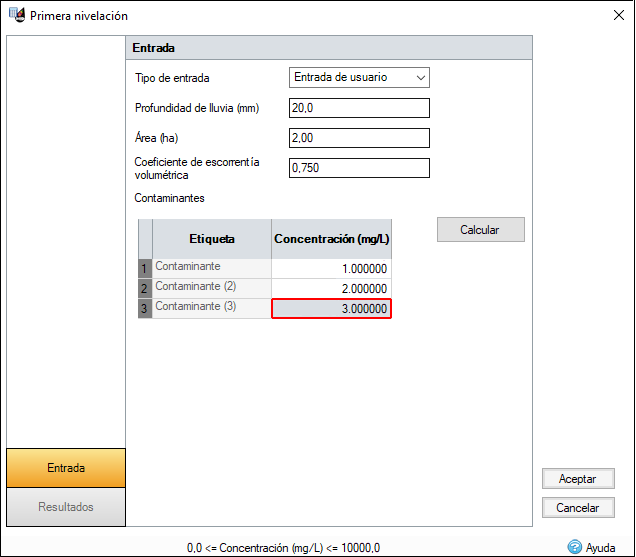

Fig. 1: un conjunto de entradas de ejemplo para la opción Entrada de usuario y los resultados calculados en la ficha Informes
2. Si se selecciona Utilizar datos de plano, el usuario solo introduce un valor para la profundidad de lluvia, P.
Cuando se hace clic en el botón Calcular, la calculadora calcula lo siguiente:
- El volumen y el conjunto de cargas de contaminantes para cada nodo de caudal de entrada del diseño actual.
- El volumen total y la carga total de contaminantes para todos los nodos de caudal de entrada del diseño actual.
Consulte la figura 2 a continuación.
A continuación, el usuario puede elegir en la lista de la izquierda de la ficha "Informes" si desea seleccionar el volumen total y la carga de contaminantes, o bien el volumen y la carga de contaminantes de un nodo de caudal de entrada concreto.
Para cada nodo de caudal de entrada, su volumen se calcula en función de su método de escorrentía (en cursiva):
- Tiempo de concentración: área de nodo de caudal de entrada * coeficiente de escorrentía
- Diagrama de área-tiempo: área total desde TAD * coeficiente de escorrentía
- Otros métodos de escorrentía: área de nodo de caudal de entrada
En los hidrogramas, se ignora la profundidad de lluvia de la ficha "Entradas", y el volumen de un hidrograma es el área bajo el gráfico de comparación de caudal y tiempo del hidrograma.
|
|
|

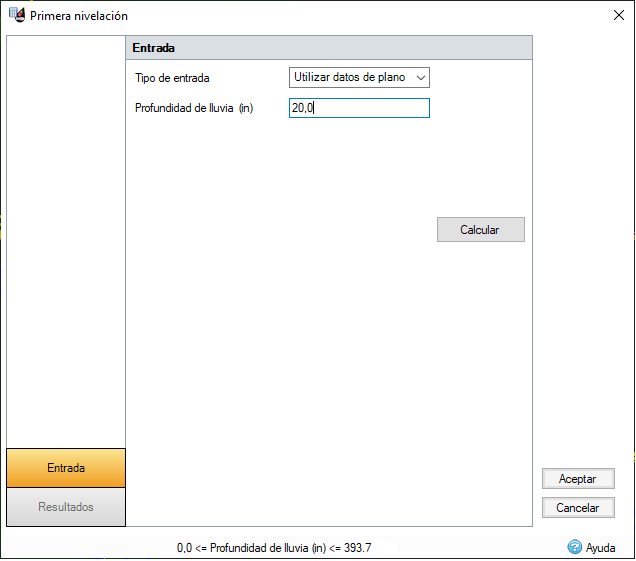

Fig. 2. Conjunto de entradas de ejemplo de cuando se selecciona Utilizar datos de plan y los resultados calculados en la ficha Informes
