Los archivos de MicroDrainage se pueden importar en InfoDrainage haciendo clic en el botón Importar diseño.
Importación de archivos de MicroDrainage

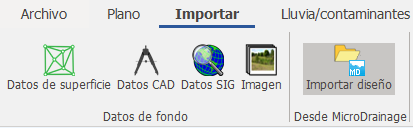

- En la cinta de opciones Importar, haga clic en el botón Importar diseño
- Seleccione el archivo de MicroDrainage (*.mdx) que desea importar.
- Guarde el archivo en la ubicación deseada y asígnele un nombre de archivo. La aplicación guardará el archivo como un archivo de InfoDrainage (*.iddx).
- Haga clic en Guardar.
-
Revise los advertencias de importación y, a continuación, haga clic en Aceptar.
Nota: Se creará un archivo de registro que contiene los mensajes de advertencia, que se guardarán en la misma ubicación que el archivo importado.
Advertencias de importación
En la siguiente tabla se muestran algunas advertencias de importación comunes que pueden producirse al importar un archivo de MicroDrainage.
Los archivos de MicroDrainage contienen información de emplazamiento y tubería que actualmente no se admite. Para obtener una lista de los elementos admitidos y no admitidos, consulte Formato de archivo MDX.
| Propiedad MicroDrainage | Subpropiedad MicroDrainage | Propiedad Valor | Mensaje de advertencia |
| Red | NetworkType | Saneamiento principal (1) o Unidad de saneamiento (2) | Las propiedades de saneamiento no se han importado. |
| Canaleta de usuario | Especificado por el usuario | True | El usuario ha especificado datos de Área mojada/Perímetro mojado que no se han importado. |
| Canaleta de usuario | Área mojada/Perímetro mojado | Si Tolerancia >10 % (Cálculo de tolerancia (InfoDrainage WA - MD WA)/ MD WA | Los valores de área mojada/perímetro mojado para la canaleta original no han cumplido con las coordenadas copiadas. Vuelva a confirmar el contorno de conexión. |
| Normas de diseño | Lluvia máxima | >0 | No se puede importar el valor de lluvia máxima. |
| Clasificaciones PIMP |
Hay clasificaciones PIMP en el mdx Su valor no es 100 % (valor predeterminado) |
Las clasificaciones PIMP no se han importado. | |
|
Criterios de simulación |
Caudal por persona, área, saneamiento por hectárea |
El caudal por persona y el saneamiento por hectárea se establecen en un valor distinto de 0 (valor predeterminado) El área se establece en un valor distinto de 1 (valor por defecto) El mensaje de advertencia solo se mostrará para las propiedades que tienen valores no predeterminados |
No se han importado los siguientes criterios de simulación: caudal por persona, factor de reducción de área, saneamiento por hectárea |
| Tubería | Propiedades de simulación | >0 | Las propiedades de simulación de tuberías no se han importado (consulte la ayuda). |
| Tubería | Longitud de conexión | Si la longitud que se ha importado no coincide con la que se ha calculado a partir de las coordenadas de la conexión. | Longitud corregida para coincidir con coordenadas |
| Boca de alcantarilla | Boca de alcantarilla sellada | Tipo de conexión de boca de alcantarilla establecido en Sellado | Las bocas de alcantarilla selladas no se pueden importar; se han definido como bocas de alcantarilla abiertas. |
| Controles en tiempo real | El control en tiempo real está presente | No se pueden importar las propiedades del control en tiempo real. | |
| Hidrogramas de unidades | ReFH2 | Se ha especificado ReFH2 UH | Las propiedades de hidrograma de unidad de ReFH2 no se pueden importar. |
| Hidrogramas de unidades | Desfase | >0 | El valor de Desfase de hidrograma de unidad no se puede importar. |
| Perfiles diurnos y forma A | El perfil diurno está presente |
Las propiedades de Perfiles diurnos y forma A no se pueden importar. |
