Una ruta de caudal de la fase actual se puede exportar como una red a un archivo de MicroDrainage (*.mdx).
Exportación a un archivo de MicroDrainage

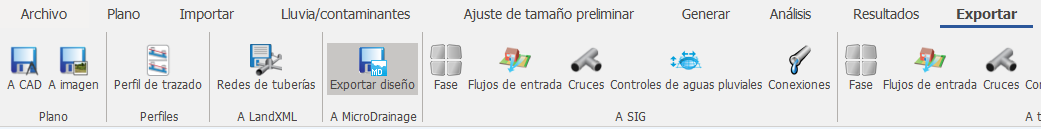

- En la cinta de opciones Exportar, haga clic en el botón Exportar diseño.
-
Haga clic en Seleccionar para especificar la ubicación en la que desea guardar el archivo exportado. Introduzca un nombre de fichero y haga clic en Guardar.
El archivo se guardará como un archivo de MicroDrainage (*.mdx).
- Haga clic en Siguiente.
-
Especifique la ruta de caudal que desea exportar mediante la selección en la lista desplegable Seleccionar ruta de caudal.
Las conexiones dentro de la ruta se muestran en el asistente como referencia. - Seleccione un Número de tubería de línea principal para aplicar la numeración de tuberías dendríticas a la ruta de caudal.
- Haga clic en Finalizar.
- Revise las advertencias de exportación y, a continuación, haga clic en Aceptar.
Advertencias de exportación
En esta sección se proporciona información sobre las advertencias de exportación comunes que pueden producirse al exportar a un archivo de MicroDrainage.
Criterios de análisis
Si se han especificado varias precipitaciones, solo se exportará la primera lluvia válida (FSR, FEH o conocida) a Criterios de simulación. Se descartarán todas las demás precipitaciones.
Si se especifican varios archivos de lluvia conocidos, estos se exportarán como lluvia continua; si solo se especifica una lluvia conocida, se exportará como perfil de lluvia.
"No valid rainfall to export for Sim Criteria."
MicroDrainage no admite lluvia de FEH 2022 y esta información se descarta.
"MicroDrainage does not support FEH 2022 rainfall. The FEH 2022 rainfall data has not been exported.”
Asistente para período de retorno estacional
Si se especifican datos de lluvia de FSR/FEH, y se especifican varios períodos de retorno y datos del cambio climático, estos se exportarán como Asistente de SRP. Nota: MicroDrainage no permite duplicar períodos de retorno con valores de cambio climático diferentes.
"No valid rainfall to export for SRP Wizard."
"Cannot export over 20 Return Period/Increase Rainfall Pairs."
Normas de diseño
Solo se exportan en las normas de diseño FSR, FEH e IDF (con un paso de tiempo de 1, 2 y 5), y se descartan todos los demás tipos de lluvia.
"No valid rainfall to export for Design Criteria."
MicroDrainage solo permite 100 entradas para datos IDF.
"IDF data has been truncated as MicroDrainage IDF entries maximum has been exceeded."
MicroDrainage no admite lluvia de FEH 2022 y esta información se descarta.
“MicroDrainage does not support FEH 2022 rainfall. The FEH 2022 rainfall data has not been exported.”
Archivo CAD
MicroDrainage solo permite mostrar 1 archivo CAD y solo se exportará el primero, donde se hayan utilizado varios en InfoDrainage.
"MicroDrainage does not support multiple CAD files, additional CAD files listed below have not been exported."
Archivo de forma
MicroDrainage solo permite cargar un archivo CAD o un archivo SHP en cualquier momento, ya que dichos archivos SHP no se exportan.
"MicroDrainage does not support loading SHP files and DXF files concurrently. The SHP files listed below have not been exported."
Archivo SIG
MicroDrainage no admite archivos SIG y esta información se descarta.
"MicroDrainage does not support loading the GIS file types listed below. They have not been exported."
Imagen de fondo
MicroDrainage solo permite mostrar 1 imagen de fondo y solo se exportará la primera en la ubicación en la que se hayan utilizado varios en InfoDrainage.
"MicroDrainage does not support multiple background images, additional background images listed below have not been exported."
Redes de aguas pluviales/existentes
Si se especifican normas de diseño de red como método racional con FSR/FEH o IDF (intervalo de tiempo de 1, 2 o 5 minutos), se exportará una ruta de caudal como una red de aguas pluviales. Para cualquier otro elemento, el tipo de red se establece en Existente.
"MicroDrainage network cannot outfall to a drainage system, a dummy connection, manhole and pump have been added."
Conexiones
Antes de exportar la ruta de caudal, se aplica un número de tubería dendrítico a cada conexión y la etiqueta de conexión original se exporta como etiqueta de tubería. Si un sistema de unión/drenaje tiene varias conexiones salientes, se exporta la conexión más baja y todas las demás conexiones salientes se exportan como una tubería sin conexión si el control de salida se establece en Descarga libre.
Los caudales rezagados y sin retrasos se exportan como tuberías/canaletas con un diámetro nominal de 100 mm.
"Lagged Flow / No Delay connection has been exported as 100 mm pipe."
A continuación se muestra una tabla de cómo se asignan las conexiones a los tipos de sección en MicroDrainage.
|
Tipo de conexión |
Número de barriles |
Tipo de sección de MicroDrainage |
|
Tubería |
1 |
Tubería/canaleta |
|
Tubería |
2 |
Tubería doble |
|
Tubería |
3 |
Tubería triple |
|
Canal trapezoidal con lados verticales |
1 |
Cuneta |
|
Canal trapezoidal con talud de borde de 1 en 1 |
1 |
Cuneta 1:1 |
|
Canal trapezoidal con talud de borde de 1 en 1,5 |
1 |
Cuneta 1:1,5 |
|
Canal trapezoidal con talud de borde de 1 en 2 |
1 |
Cuneta 1:1,2 |
|
Canal trapezoidal con talud de borde de 1 en 3 |
1 |
Paular 1:3 |
|
Canal trapezoidal con talud de borde de 1 en 4 |
1 |
Paular 1:4 |
|
Canal trapezoidal con talud de borde de 1 en 4,5 |
1 |
Paular 1:4,5 |
|
Canal trapezoidal con talud de borde de 1 en 5 |
1 |
V 1:5 |
Para el resto de conexiones y conexiones con más de 1 barril, se crea una canaleta personalizada y se establecen en el tipo de sección Tubería/canaleta con el diámetro establecido en el índice de la canaleta. El área mojada y el perímetro mojado exportados se calculan mediante la forma de conexión.
Advertencias de conexión
Si una conexión contiene puntos intermedios, la longitud se exporta como la distancia real, incluidos los puntos intermedios. MicroDrainage informa de que esta longitud no coincide, ya que la longitud de la sección de MicroDrainage se calcula desde el centro de la boca de alcantarilla ascendente hasta el centro de la boca de alcantarilla descendente.
"Intermediate connection points cannot be exported and the pipe lengths and coordinates will not match when opening in MicroDrainage."
Advertencias de canaleta personalizadas
MicroDrainage solo permite canaletas personalizadas 999 y cuando se supera este máximo, el diámetro de la sección se exporta como 0.
"Connection details cannot be exported as MicroDrainage user conduits maximum has been exceeded."
Si no se crea una canaleta personalizada, el diámetro de la sección se exporta como 0.
"Connection could not be converted to a MicroDrainage user conduit."
Las canaletas personalizadas solo pueden tener 100 coordenadas base y, si se supera este máximo, se exporta el cuadro delimitador de la conexión. Nota: El área mojada y el perímetro mojado seguirán exportándose mediante la forma de conexión * número de barriles.
"There are too many coordinates for the custom connection, the bounding box coordinates have been exported."
Si hay más de 1 barril para una conexión, se exporta el cuadro delimitador de la conexión. Nota: El área mojada y el perímetro mojado seguirán exportándose mediante la forma de conexión * número de barriles.
"There are too many connection barrels to export, the bounding box coordinates have been exported."
La anchura y altura máximas de las canaletas personalizadas son 999,999 m, donde se supera este límite, el cuadro delimitador exportado se limitará a este máximo. Nota: El área mojada y el perímetro mojado seguirán exportándose mediante la forma de conexión * número de barriles.
"Connection bounds are too big, bounding box coordinates have been limited to MicroDrainage maximum (999.999m)."
Las canaletas personalizadas requieren que la altura de la primera y la última coordenada base coincida cuando esto no logra que se exporten las coordenadas del cuadro delimitador.
"Height of first and last base coordinates do not match, the bounding box coordinates have been exported."
Uniones
Las uniones simples se exportan con un tipo de conexión definido como Unión y las uniones se exportan como Bocas de alcantarilla abiertas.
Cuando una embocadura tiene una elevación de sobrecarga fija o una elevación de sobrecarga variable y está conectada.
"It is recommended that a Non-Return Valve is added to the junction upstream of the outfall in MicroDrainage to mimic the behavior of a gated outfall."
Sistemas de drenaje
Los sistemas de drenaje se exportan como estructuras de almacenamiento en bocas de alcantarilla abiertas. A continuación, se muestra una tabla de cómo se asignan los sistemas de drenaje a las estructuras de almacenamiento en MicroDrainage.
|
Sistema de drenaje |
Estructura de almacenamiento de MicroDrainage |
|
Área de retención de la biografía |
Área de retención de la biografía |
|
Almacenamiento en celdas |
Almacenamiento en celdas |
|
Zanja de infiltración sin desagüe subterráneo |
Zanja de infiltración |
|
Zanja de infiltración con desagüe subterráneo |
Desagüe de filtro |
|
Depósito |
Depósito/estanque o almacenamiento en celdas |
|
Cámara |
Depósito/estanque o almacenamiento en celdas |
|
Estanque |
Cuenca de infiltración |
|
Pavimentación porosa |
Aparcamiento poroso |
|
Paular |
Paular |
|
Paular con zanja |
Paular seco |
|
Pozo seco |
Pozo seco del edificio |
Para todos los sistemas de drenaje, se exporta la siguiente advertencia.
"Pipe lengths and coordinates will not match for pipes entering/leaving storage structures due to structure lengths being ignored in export. Users may choose to amend pipe lengths/coordinates when opening in MicroDrainage."
En el caso de que se haya especificado un desagüe subterráneo, MicroDrainage solo admitirá el esquema de fricción de n de Manning.
"Colebrook White not exported."
El tipo de suelo de capa de filtrado de área de biorretención no es compatible con MicroDrainage.
"Soil Type not exported."
Si el sistema de drenaje se exporta como drenaje de filtro o paular seco, se descarta la información de cálculo de la velocidad de desagüe subterráneo.
"Velocity Calculation Type not exported."
Controles en línea y sin conexión
Los controles en línea son los que restringen el caudal directamente a la tubería descendente.
Los controles sin conexión son los que restringen el caudal a otras conexiones.
Varios controles de salida de carga en la tubería descendente se exportan como Control de caudal complejo.
"This outlet is an online flow control and has been represented as a Complex Flow Control in MicroDrainage."
Las válvulas de solevación no se pueden utilizar como controles en línea y se exportan como Orificios.
"Flap Valve online control has been converted to an Orifice."
"Flap Valves within complex controls have been converted to Orifices."
Las salidas de filtrado, bomba controlada por elevación, sifón y Hydro-Brake, si la descarga a una tubería no es directamente aguas abajo, se clasifican como sin conexión y requieren conversión a un control complejo.
"This outlet is an offline flow control and has been represented as a Complex Flow Control in MicroDrainage."
Tragantes
MicroDrainage no admite tragantes, por lo que esta información se descartará si se utiliza cualquier tragante, excepto en el caso de que no se utilice ninguna restricción.
"Inlet Types except for No Restriction are not supported in MicroDrainage and have not been exported."
Flujos de entrada
Los siguientes flujos de entrada se exportan como hidrogramas de unidades FSR, FEH, ReFH y ReFH2, hidrogramas de usuario y caudales base. Todos los demás flujos de entrada se exportan como áreas de DrawNet donde sólo se exportan el área y las coordenadas, y se descarta toda la información adicional.
Para todas las áreas de DrawNet, se exporta la siguiente advertencia.
"The area will be exported as a DrawNet area, all other information has been discarded."
Las curvas de nivel en tiempo de concentración, el diagrama de área-tiempo y el techo verde se descartan.
"Default global Cvs of 0.75 have been applied to Design Criteria and Sim Criteria (Summer) and 0.84 (Winter); any user Cvs will be lost."
Los flujos de entrada de hidrogramas de unidades FSR no tienen valores para M5-60 y Ratio-R, por lo que se establecen en -1 y se deberán volver a especificar en MicroDrainage.
"FSR M5-60 and Ratio R values have not been exported."
