La herramienta Controlador permite a los usuarios dibujar una polilínea para medir longitudes y taludes, o un área en el plano.
Cuando se selecciona el icono Controlador en la cinta de opciones Plano , una ventana de visualización muestra los resultados de la medición en tiempo real.

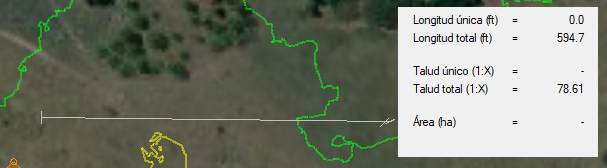

Medición de longitudes y taludes
Para medir una longitud o un talud, seleccione la herramienta Controlador y haga clic con el botón izquierdo en cualquier lugar de la ventana Plano. Haga clic con el botón izquierdo para añadir puntos y con el botón derecho para finalizar la línea actual.
Longitud única: la longitud del último segmento.
Longitud total: longitud total a lo largo de cada segmento.
Talud único: talud del último segmento.
Talud total: talud neto desde el punto inicial hasta el final.

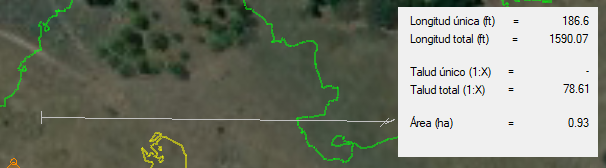

Medición de área
Para medir un área, seleccione la herramienta Controlador y haga clic con el botón izquierdo en cualquier lugar de la ventana Plano para definir el punto inicial. Siga haciendo clic para dibujar en el área que se va a medir y haga clic en el primer punto para cerrar el polígono.
Área: el área definida por el polígono dibujado.
Acciones
Añadir punto: haga clic con el botón izquierdo en el plano.
Eliminar punto: pulse la tecla.
Finalizar dibujo: haga clic con el botón derecho en el plano o pulse la tecla.
Cancelar dibujo: pulse la tecla.
Cerrar polígono: coloque el ratón sobre el primer punto y haga clic con el botón izquierdo El dibujo debe contener más de dos segmentos y no debe contener bordes cruzados.
