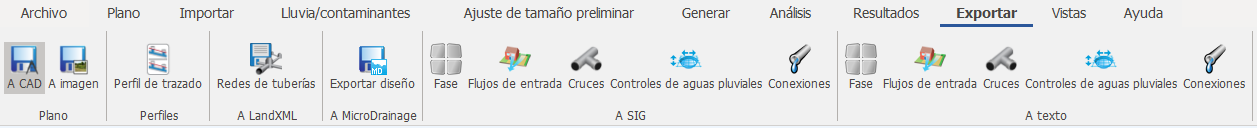

El modelo actual que se muestra en el plano se puede exportar a un archivo CAD (.dxf o .dwg) mediante el botón A CAD de la cinta de opciones Exportar.
Al hacer clic en el botón Guardar CAD, se solicitará al usuario que elija una ubicación y un nombre para el archivo CAD exportado. Los tipos de archivo disponibles son:
- Dibujo de AutoCAD 2013 (*.dwg)
- Dibujo de AutoCAD 2010 (*.dwg)
- AutoCAD 2013 DXF (*.dxf)
- AutoCAD 2010 DXF (*.dxf)
Estos archivos se encuentran en formatos de archivo de Autodesk y se pueden abrir con cualquier aplicación adecuada de Autodesk, como Autodesk AutoCAD Civil 3D.
Una vez que se han elegido la ubicación y el nombre de archivo, aparecerá un mensaje que preguntará al usuario si desea exportar todas las capas o solo las visibles. Al seleccionar cualquiera de las opciones, se exportarán todas las capas de InfoDrainage, pero la opción "Visible" solo dará como resultado la exportación de contenido en las capas visibles. Tenga en cuenta que el usuario puede ver las capas disponibles en InfoDrainage y cuáles de ellas están visibles actualmente mediante el cuadro de diálogo Configuración de visualización.
El archivo exportado se puede ver en una aplicación de Autodesk adecuada. Tenga en cuenta que el archivo exportado tiene que ser una representación "similar a CAD" del modelo en InfoDrainage. Esto significa que, por ejemplo: el interior de las áreas no se rellena; no se muestran todos los iconos de los elementos, sino que aparecen en forma de pequeño círculo o cuadrado si el elemento carece de área; no se muestran los vértices de las conexiones ni los contornos, etc.
A continuación, el usuario puede activar y desactivar cada capa de forma independiente mediante el cuadro de diálogo Capas de la aplicación.
Si se exporta una capa de etiqueta para flujos de entrada, uniones, controles de aguas pluviales o conexiones, las anotaciones visibles también se exportarán con la etiqueta. En algunas versiones anteriores de InfoDrainage había capas de "Atributos" de XPS_ConnectionAttributes, XPS_StormwaterControlAttributes y XPS_JunctionAttributes. Estas capas contenían varias líneas de texto que mostraban parámetros concretos, sus valores y unidades (si procede) para las conexiones, los controles de aguas pluviales y las uniones, respectivamente.
