Para añadir o modificar una parcela o un usufructo

Puede dibujar una nueva parcela, o usufructo y, a continuación, modificar su forma y cotas, incluida la conversión de un borde de línea recta en una curva para obtener una alineación mejor con un elemento existente.

• Consulte también Para añadir o modificar una servidumbre de paso.
• El Explorador de modelos muestra estos tres tipos (parcela, usufructo y servidumbre de paso) en los componentes de Área de interés.
• Puede importar un archivo de origen de datos SHP o SDF que contenga datos para la ubicación y la extensión de las parcelas, los usufructos o las servidumbres de paso existentes.

Para añadir una parcela o un usufructo

1. Haga clic en Crear Entorno y, a continuación, expanda el menú desplegable.

2. Haga clic en la herramienta Área de interés que desee utilizar: Parcela, Usufructo.

   Aparecen el cursor de dibujo y la visualización del panel de la pila.

3. Haga clic para colocar cada uno de los puntos de la parcela o del usufructo. Haga doble clic para finalizar el dibujo o elija Terminar dibujo desde el menú contextual.

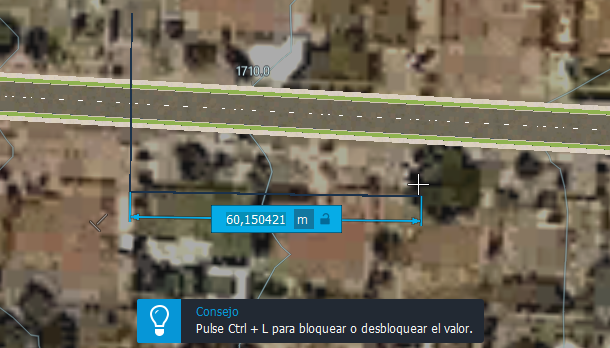

4. Las guías en el lienzo mostrarán los valores de longitud y de área. Haga clic en la etiqueta de longitud azul para introducir los valores directamente.

   Nota: pulse Ctrl + L mientras modela para bloquear un valor de longitud.



   Nota (opcional): antes de dibujar, compruebe el panel de la pila para buscar los parámetros que desee cambiar, por ejemplo, el nombre o el estilo de visualización del elemento actual.

Para modificar una parcela, un usufructo o una servidumbre de paso

Modificación	Método
Ajustar la longitud y la dirección de la línea del borde de un área de interés.	En el Modo de edición, seleccione el recurso y utilice gizmos; o introduzca valores nuevos en campos de coordenadas que se puedan modificar.
Cambiar el borde de una línea recta en una curva o una curva en una línea recta	Seleccione el recurso y elija Cambiar a curva (o Cambiar a línea) en el menú contextual.

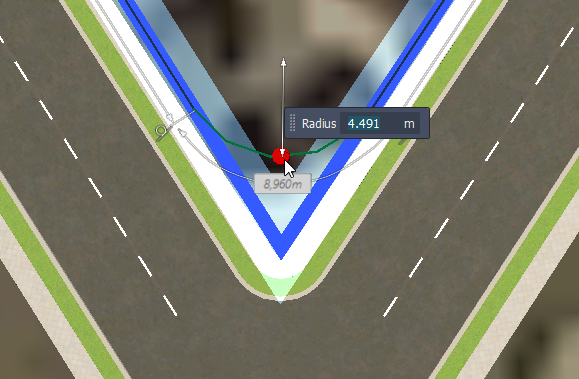

Cambie un vértice (punto donde se unen dos líneas) a un arco y ajuste el radio del arco	Seleccione el recurso, haga clic en el punto y elija Convertir en arco en el menú contextual. Ajuste el radio mediante la barra flotante o introduzca un valor en el campo Radio.
Cambiar el tipo de recurso de un área de interés; por ejemplo, de parcela a servidumbre de paso	Seleccione el recurso y elija Cambiar a tipo en el menú contextual.
Suprimir un área de interés	Selecciónela y pulse la tecla Supr.
