Para añadir o modificar una servidumbre de paso
Añada una servidumbre de paso en el modelo. Para ello, dibújela manualmente o añada una a la carretera seleccionada. Puede definir el mismo desfase o distintos, o dibujar una nueva servidumbre de paso paralela a una carretera a lo largo de su eje, o de su lado derecho o izquierdo. Puede dividir una servidumbre de paso y cambiar un borde recto en una curva. Tras crearla, puede seleccionar y ajustar las cotas de la servidumbre de paso según sea necesario.
Puede ver la servidumbre de paso en la vista de desmonte/terraplén del Visor de sección transversal. Esta vista puede ser útil si desea ver la servidumbre de paso de un P.K. específico de la carretera para determinar si existe algún conflicto con la construcción de la carretera. Por ejemplo, puede ver la ubicación en la que la servidumbre de paso interfiere con el trabajo de explanación para determinar si necesita adquirir más terreno o utilizar el desmonte/terraplén para aumentar la inclinación de la pendiente.
El Explorador de modelos muestra servidumbres de paso en componentes de Área de interés.
La herramienta de creación de servidumbres de paso, en Método en el panel de la pila de servidumbre de paso, ofrece tres opciones:
- Forma libre: crear polígonos de forma libre.
- Dibujo paralelo: dibuje a lo largo de un elemento existente con el mismo desfase o distintos para cada lado y la servidumbre de paso alineada paralela al eje del elemento, o su derecha o izquierda.
- Desfase de carretera: cree una servidumbre de paso a lo largo de la carretera seleccionada. Seleccione los mismos desfases o diferentes y ajuste la longitud de la servidumbre de paso según sea necesario.
Después de crear una servidumbre de paso, puede seleccionar y ajustar sus cotas según sea necesario.
Para dibujar una servidumbre de paso
Haga clic en Crear
Transporte
(Servidumbre de paso).(Opcional) Antes de dibujar, compruebe el Método de dibujo actual y sus parámetros en la pila, y acepte los parámetros actuales o modifíquelos.
Haga clic para colocar cada punto para la servidumbre de paso. Haga doble clic para finalizar el dibujo o elija Terminar dibujo desde el menú contextual.

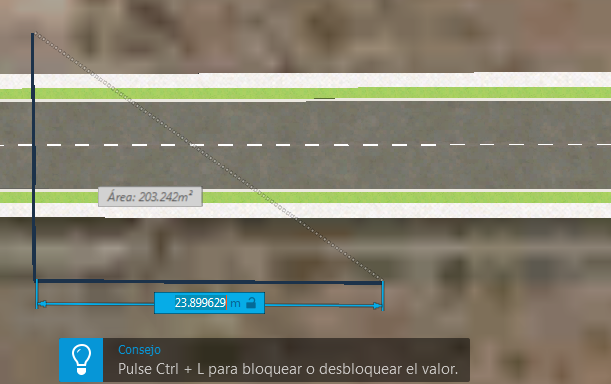

Las guías en el lienzo mostrarán los valores de longitud y de área. Haga clic en la etiqueta de longitud azul para introducir los valores directamente.
Nota: pulse Ctrl + L mientras modela para bloquear un valor de longitud.
Para añadir una servidumbre de paso a una carretera
En el Modo de edición, seleccione la carretera y elija Añadir servidumbre de paso en el menú contextual.
El polígono de la servidumbre de paso se muestra a lo largo de la carretera seleccionada.
Para dividir una servidumbre de paso
En el modo de edición, seleccione el elemento Servidumbre de paso.
Elija Dividir elemento en el menú contextual.
Aparece un marcador inicial cuando se coloca el cursor sobre el elemento seleccionado.
Localice la posición inicial del segmento que desea crear; haga clic una vez.
Desplace la marca a la posición final; haga clic dos veces.
El elemento presenta ahora líneas que distinguen el nuevo segmento de los demás segmentos.
Para modificar una servidumbre de paso
En el modo de edición, seleccione la servidumbre de paso y utilice sus gizmos para ajustar la longitud y la dirección de sus líneas de borde.

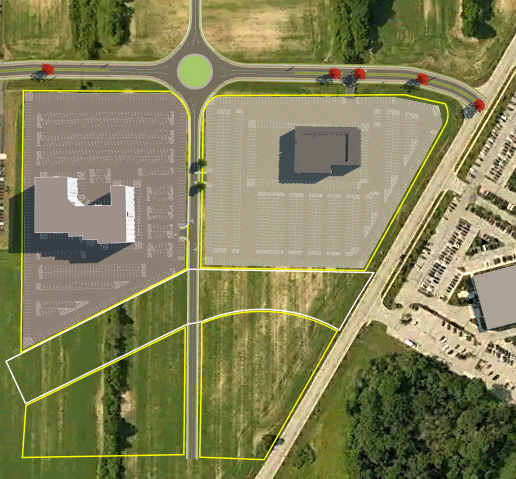

Seleccione Cambiar a curva en el menú contextual para convertir una línea de borde recta en una curva a fin de mejorar la alineación con un elemento existente, como se muestra a continuación.
Para añadir o modificar una parcela o un usufructo contiene más información sobre cómo modificar una servidumbre de paso, cambiar su tipo y cómo convertir una intersección de punto en un arco y ajustar su radio.
Para suprimir una servidumbre de paso, selecciónela y pulse la tecla Supr.
