Para abrir datos de modelo de InfraWorks en Autodesk Civil 3D

Los usuarios de Autodesk Civil 3D que tienen una instalación local de InfraWorks también pueden abrir un modelo de InfraWorks directamente en Civil 3D. Un usuario de Autodesk Civil 3D también puede incorporar datos del modelo de InfraWorks en Autodesk Civil 3D al hacer referencia a un archivo IMX que se haya exportado del modelo de InfraWorks.

1. Cree su diseño conceptual en un modelo de InfraWorks.

2. Cierre el modelo antes de abrirlo en Autodesk Civil 3D. Nota: Al abrir el modelo en Autodesk Civil 3D (paso siguiente), se abre la propuesta o el modelo principal que había en pantalla cuando cerró el modelo.

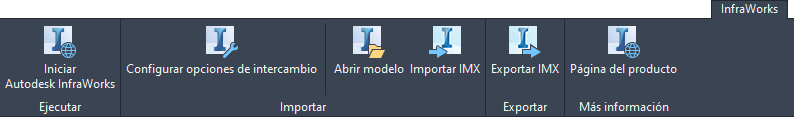

3. Abra Autodesk Civil 3D y, en la ficha Autodesk InfraWorks, haga clic en Abrir modelo o Importar IMX.



4. Haga clic en en el cuadro de diálogo Abrir modelo de InfraWorks. Especifique el modelo de InfraWorks que desea abrir. Puede seleccionar un modelo local de InfraWorks. Para ello, elija un archivo SQLITE o un archivo IMX que se haya exportado de InfraWorks. Nota: Para exportar datos del modelo de InfraWorks a IMX a fin de utilizarlos en Autodesk Civil 3D, siga las instrucciones generales de exportación de IMX y cierre InfraWorks.

5. Si el sistema de coordenadas de dibujo de Autodesk Civil 3D se muestra como después de seleccionar y abrir un origen de datos de InfraWorks, especifique un sistema de coordenadas. Autodesk Civil 3D no admite sistemas de coordenadas que utilizan coordenadas de latitud-longitud. Nota: Al preparar el intercambio de datos del modelo con Autodesk Civil 3D, es recomendable que los usuarios de InfraWorks sigan las indicaciones de la sección Unidades y sistemas de coordenadas de Acerca del intercambio de datos entre Autodesk Civil 3D y Autodesk InfraWorks.

6. Si ha seleccionado un archivo SQLITE de InfraWorks en el paso 4, puede utilizar toda la extensión del modelo de InfraWorks o especificar un área de interés más concreta.

   • Haga clic en Extensión del modelo de InfraWorks para abrir todo el modelo.
   • Haga clic en Área de interés y, a continuación, en Seleccionar área. Esta opción activa la visualización de datos de mapas en línea en un dibujo de Autodesk Civil 3D y permite seleccionar un área del mapa. Cuando se selecciona un área del mapa, el rectángulo que forma la ventana de selección actúa como contorno de las superficies que se incorporarán en Autodesk Civil 3D. Otros objetos, por ejemplo carreteras, que se encuentran dentro o intersecan la ventana de selección se incorporarán por entero en Autodesk Civil 3D.
   Sugerencia: El uso de la opción Área de interés para limitar el área que se va a importar puede dar como resultado una velocidad de procesamiento más rápida para el comando.

7. Especifique la configuración de objetos que desee. Un archivo de configuración de objetos especifica las clases de objetos de InfraWorks que se incorporarán a Autodesk Civil 3D. Asimismo, especifica la configuración de los objetos. Puede configurar varios archivos para diferentes escenarios. Consulte Para configurar opciones de intercambio Autodesk InfraWorks - Autodesk Civil 3D para obtener más información.

8. Haga clic en Abrir modelo. Autodesk Civil 3D efectuará una conversión en objetos de modelo de InfraWorks cuando incorpore datos del modelo de InfraWorks en Autodesk Civil 3D.

   Objeto del modelo de InfraWorks	se convierte en... Objeto de dibujo de Autodesk Civil 3D
   Terreno	Superficies TIN
   Utilidades de planificación	Redes de tuberías (sin definir)
   Carreteras de planificación	Alineaciones
   Carreteras compuestas	Alineaciones, perfiles del terreno
   Intersecciones	Intersecciones con alineaciones de empalme de intersección
   Glorietas	Glorietas con alineaciones y perfiles de terreno. Consulte Para incorporar glorietas de InfraWorks en Autodesk Civil 3D para obtener más información.
   Puentes	Sólidos 3D (los componentes individuales de los puentes son elementos independientes)
   Redes de drenaje	Redes de tuberías (desagüe)
   Áreas de cobertura	Polilíneas 3D
   Zonas húmedas	Polilíneas 3D

   Nota: Consulte Acerca del intercambio de datos entre Autodesk Civil 3D y Autodesk InfraWorks para obtener más información.
