Acerca del uso de estilos para visualizar datos de obra lineal y alineación de Autodesk Civil 3D
Al incorporar datos de obra lineal, perfil y alineación de Autodesk Civil 3D en un modelo de InfraWorks, InfraWorks utiliza los datos de perfil y alineación de eje para definir la carretera compuesta, así como estilos de cobertura y carretera para visualizar el eje y las áreas correspondientes a los estilos de vínculos de obra lineal.

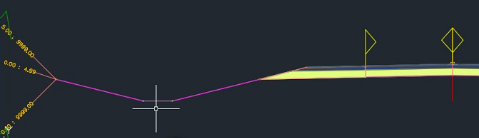

Un ensamblaje de obra lineal de un dibujo de Civil 3D que muestra sus vínculos.
- El cursor está debajo de la marca de línea plana que representa la parte inferior de una cuneta de carretera.

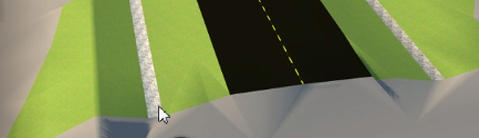

Los mismos datos de obra lineal incorporados en InfraWorks, que utilizan reglas de estilos por defecto para visualizar áreas de cobertura y carretera.
- El cursor está en el área de cobertura de la parte inferior de la cuneta, asignada al estilo Material/Land Cover/Gravel.
Aplicación de expresiones de reglas de estilos de estilos de alineación de mapa y estilos de vínculos de obras lineales a estilos de modelos
InfraWorks utiliza reglas de estilos predefinidas para asignar estilos de alineación a estilos de carretera compuesta y vínculos de obra lineal a estilos de área de cobertura. Estos estilos de reglas se basan en los estilos de alineación y de vínculo de Autodesk Civil 3D incluidos en las plantillas estándar que se suministran con Civil 3D. Si no desea utilizar estas reglas de estilos, puede editar las reglas de estilos por defecto o definir nuevas reglas para especificar los estilos de alineación y de vínculo que desea. Consulte: Para definir reglas de estilos y Acerca del editor de expresiones.
El estilo Null Road se utiliza para visualizar el eje de una carretera compuesta que se ha creado a partir de datos de alineación y perfil de una obra lineal de Autodesk Civil 3D. El estilo Null Road permite geometría de eje (alineación) para visualizar en InfraWorks sin quedar oculto por estilos de cobertura utilizados en la conversión que se asignan a otros estilos de vínculo.

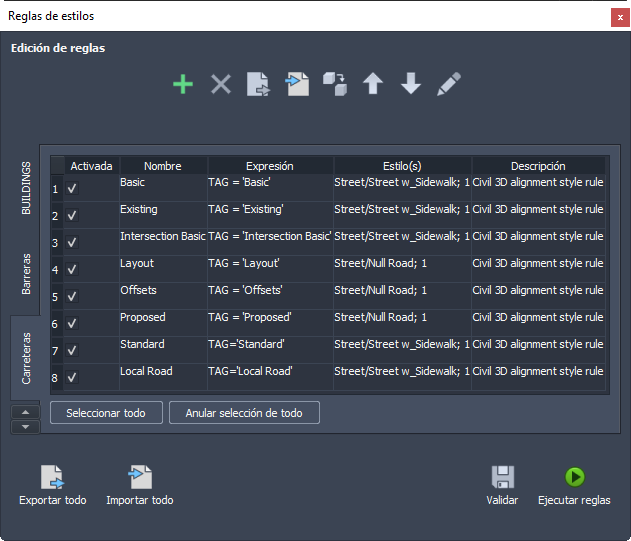

A continuación se muestran las 8 reglas de estilos de carretera por defecto. Cambie a Áreas de cobertura para ver los 20 estilos de reglas por defecto de área de cobertura.
Creación de estilos de reglas por defecto para visualizar datos de obra lineal y alineación
Puede crear conjuntos de estilos de reglas personalizados para que los utilicen otras personas. Tras definir un conjunto de reglas, utilice Exportar todo para almacenarlos en la carpeta Resources del modelo. A continuación, otros usuarios pueden cargarlos mediante el comando Importar todo.
