Acerca de los manipuladores de carreteras verticales

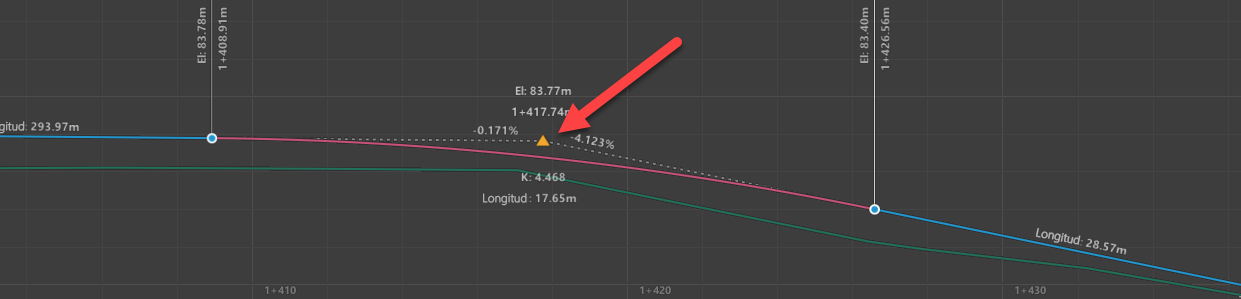

Utilice los manipuladores verticales para la edición de la geometría vertical de carreteras compuestas. Para utilizar manipuladores verticales, debe separar el modelo y ver la carretera en un ángulo.
Nota: Para utilizar manipuladores horizontales, la carretera debe visualizarse en vista en planta. Los manipuladores de carreteras verticales para carreteras compuestas aparecerán en otros colores, pero todos los elementos de geometría son iguales, como se describe a continuación. Consulte Acerca de los manipuladores de carreteras para obtener más información.
- Punto final ajusta la elevación del punto inicial o final de una carretera.
- Punto de tangencia modifica el punto inicial o final de un acuerdo vertical. Este manipulador también afecta a la longitud de la curva.
- Vértice de acuerdo vertical (VAV) en modelo modifica el P.K. o la elevación de un VAV. Si el manipulador está seleccionado, las guías indican el rango de movimiento. El manipulador del VAV se puede desplazar únicamente a lo largo de un eje a la vez.
- Punto más alto/Punto más bajo de Curva indica el zenit de un acuerdo convexo o el nadir de un acuerdo cóncavo. Este glifo es únicamente de referencia y no se puede desplazar como los otros manipuladores.
- Mantener pendiente de tangente desplaza un VAV manteniendo una pendiente de tangente mientras se ajusta la pendiente de tangente adyacente. El radio de curva se mantiene.
- El vértice de acuerdo vertical (VAV) de Visualización del perfil desplaza un VAV en cualquier dirección. Este manipulador del VAV puede modificar el P.K. y la elevación de forma simultánea. En la visualización del perfil, puede seleccionar varios VAV mediante la tecla Ctrl o Mayús y, a continuación, mover varios VAV al mismo tiempo.
