Acerca del Visor de sección transversal
Utilice el Visor de sección transversal para inspeccionar el peralte de cualquier sección transversal de un componente de carretera seleccionado, incluidos P.K. críticos, tableros de puente, áreas de intersección y secciones de carriles segregados de la carretera.
Para mostrar el Visor de sección transversal, seleccione una carretera compuesta, haga clic con el botón derecho y, a continuación, elija Mostrar vista de sección transversal. También puede hacer clic con el botón derecho en una estación dentro del Visualización del perfil y seleccionar Mostrar P.K. en Vista en sección transversal.
Nota: Si aplica peralte a una carretera compuesta, también puede seleccionar directamente en ella los P.K. críticos.

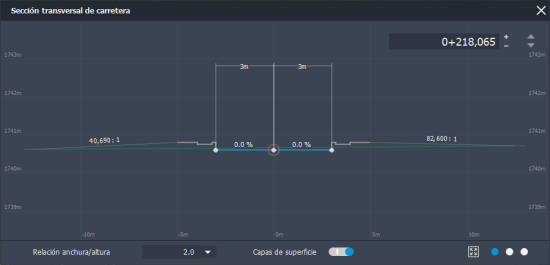

Vista de sección transversal
Nota: Haga clic y arrastre el Rastreador de P.K. a lo largo de la carretera para actualizar la sección transversal mostrada en el Visor de sección transversal.
- Expanda el menú desplegable Relación anchura/altura para ajustar la deformación vertical.
- Active y desactive la visibilidad de las capas de superficie.
- Haga clic en
para alternar entre las vistas Peralte, Ensamblaje de carretera y Desmonte/terraplén de la sección transversal de la carretera. - Utilice las flechas para cambiar la ubicación de la vista de sección transversal. Puede alternar entre los P.K. críticos o introducir valores de P.K. diferentes.
- Si tiene el peralte activado y está visualizando un P.K. crítico peraltado, en el Visor de sección transversal verá el nombre del P.K.
- Puede utilizar los botones del ratón y la barra de desplazamiento para encuadrar y aplicar el zoom.

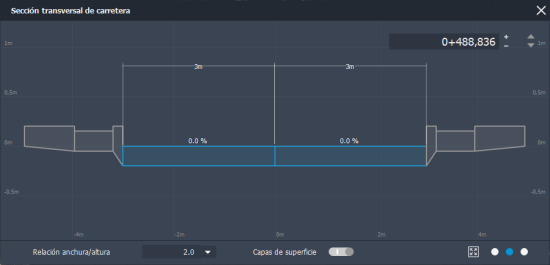

Vista de ensamblaje de carretera
Consulte Para insertar componentes en un ensamblaje de carretera compuesta.

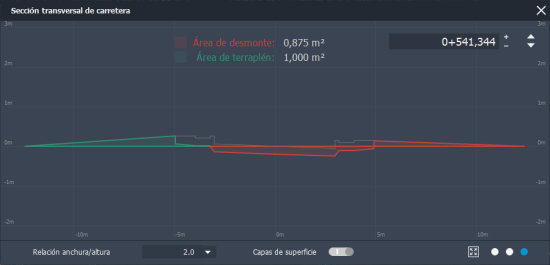

Vista de desmonte y terraplén
Consulte Para ver cantidades de explanación.
