Para gestionar las advertencias durante la edición de la geometría horizontal de la carretera
Los mensajes de advertencia se muestran cuando una geometría de espiral o curva no cumple la norma de diseño especificada.
Al seleccionar una geometría de carretera de curva o espiral que no cumple la norma de diseño especificada pero que se encuentra dentro del intervalo válido, se muestra un mensaje de advertencia en el lienzo. Puede modificar la geometría en el lienzo.

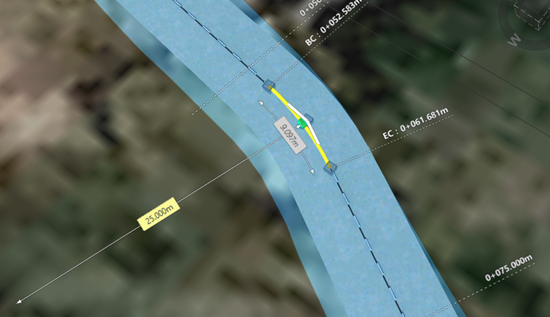

En el siguiente ejemplo, se muestra una curva que infringe la norma de diseño:
Nota: El cambio a color amarillo en la geometría indica una advertencia solo en carreteras compuestas.
- Con una curva seleccionada y la opción Mostrar geometría de carreteras activada, observará que el parámetro Radio de curva aparece en amarillo.

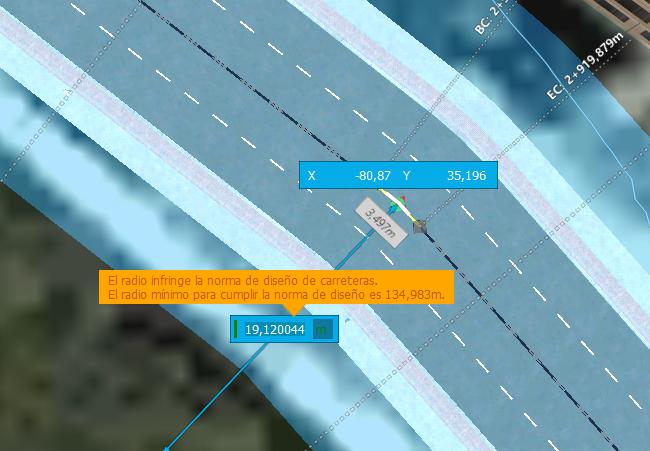

- Haga clic en el parámetro amarillo para ver la información detallada.
- Puede modificar la geometría en el lienzo. Tenga en cuenta que cuando modifica la geometría para que cumpla las normas de diseño, esta se muestra en verde en el lienzo y desaparece el resaltado en amarillo.
