Para añadir una curva horizontal a una carretera

Añadir una curva horizontal a una carretera compuesta. Puede añadir una curva horizontal a un segmento de línea o en el vértice de dos líneas, donde se hubiera eliminado anteriormente una curva. También es posible añadir una curva horizontal a una tangente de carretera de componente seleccionada mediante el menú contextual.

En una tangente seleccionada

1. Seleccione una carretera compuesta.

2. Haga clic en el eje de una tangente de carretera para seleccionarlo.

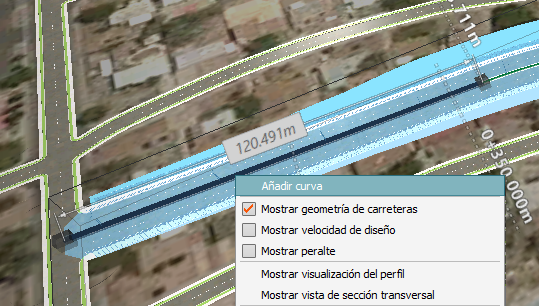

3. Haga clic con el botón derecho en la vista de plano y elija Añadir curva.



4. Se insertará una curva horizontal.

En un segmento de línea

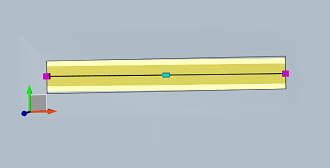

1. Seleccione la carretera compuesta.



2. Haga clic con el botón derecho en la ubicación deseada de la curva.

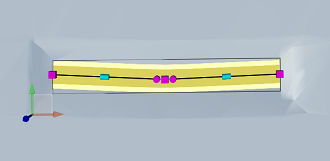

3. Haga clic en Añadir punto. La línea se divide en dos segmentos, y un vértice y una curva y se añaden en la ubicación seleccionada.



En un vértice

1. Seleccione la carretera compuesta.

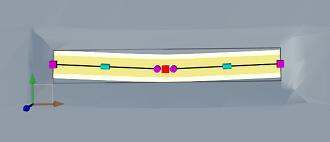

2. Haga clic con el botón derecho en el vértice en el que desea añadir la curva.



3. Expanda Convertir geometría en el menú contextual y seleccione el tipo de curva que desee añadir:

   • Curva

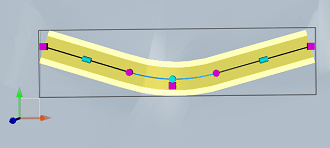

   • Espiral-curva-espiral Se añade una curva en el vértice seleccionado.
