Para modificar la geometría de las glorietas

Modifique la geometría de los brazos de glorieta y la isla central mediante la edición por pinzamientos en el lienzo o la modificación de los atributos de la pila. También puede cambiar la norma de glorieta.

Nota: Para crear una glorieta, debe convertir una intersección en una glorieta.

Modificación de la geometría horizontal de la isla central

  1. Seleccione la glorieta.
  2. Haga clic en la isla central para seleccionarla.

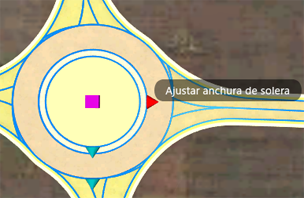

Isla central

  1. Haga clic y arrastre el pinzamiento de edición Pinzamiento cuadrado para modificar el desfase de centro de la glorieta.
  2. Haga clic y arrastre los pinzamientos de edición Pinzamiento triangular para modificar la geometría de la plataforma de la isla central, la isleta central o el diámetro de círculo inscrito.
  3. Los cambios que realice en la isla central en el lienzo se actualizan en la pila. Puede realizar también ajustes en algunos atributos de isla central en la pila.

Modificación de la geometría vertical de la isla central

  1. Seleccione la glorieta.
  2. Haga clic en la isla central para seleccionarla.
  3. Haga clic y mantenga pulsado el botón izquierdo del ratón para colocar en órbita el terreno en una vista en ángulo y así lograr que los pinzamientos se cambien por los pinzamientos de edición vertical.
  4. Haga clic y arrastre el pinzamiento de edición cuadrado para modificar la elevación del centro de la glorieta.
  5. Haga clic y arrastre los pinzamientos de edición verticales para modificar la pendiente del plano inclinado de la isla central.
  6. Arrastre el pinzamiento de edición vertical para ajustar la orientación del plano inclinado de la isla central.
  7. Los cambios que realice en la isla central en el lienzo se actualizan en la pila. Puede realizar también ajustes en algunos atributos de isla central en la pila.

Modificación de la geometría de los brazos de glorieta

  1. Seleccione la glorieta.
  2. Haga clic en un brazo para seleccionarlo.
  3. Arrastre el pinzamiento de edición vertical para ajustar el punto de unión del brazo de glorieta.

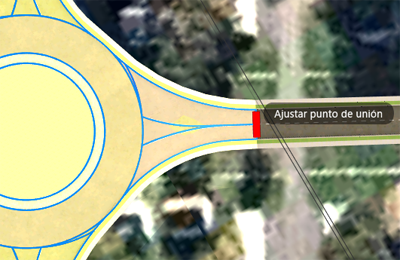

Brazo de la glorieta

  1. La pila muestra los cambios realizados en el lienzo para Longitud del brazo.

Modificación de la norma de glorieta

Mediante la pila de la glorieta, puede seleccionar una norma diferente para la glorieta seleccionada actualmente.

  1. Seleccione la glorieta.
  2. Active o desactive el menú desplegable Estándar en la pila. Haga clic para seleccionar una norma de glorieta.
