Para cambiar el radio de una curva horizontal
Modifique el valor del radio de curva en el lienzo o utilice el punto de curva de la intersección o los manipuladores del radio de curva para cambiar el radio de curva horizontal.
Nota: Si la geometría de curva de la carretera incumple la geometría de diseño, se mostrarán advertencias en el lienzo. Consulte Para gestionar las advertencias durante la edición de la geometría horizontal de la carretera para obtener más información.
Seleccione una carretera compuesta.
Seleccione la curva. Puede introducir directamente el radio de curva, la longitud de la espiral de entrada/salida y el valor A de una espiral-curva-espiral en el lienzo de una curva de carretera horizontal seleccionada.
Realice cualquiera de estos procedimientos:

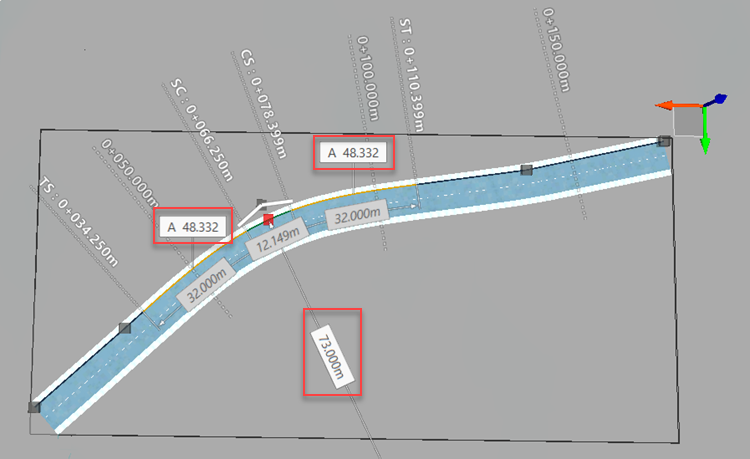

- Con la curva de carretera seleccionada, el pinzamiento de radio de curva se resalta en rojo. En las carreteras compuestas, puede introducir directamente un nuevo radio de curva, así como valores A de espiral-curva-espiral con las etiquetas en el lienzo. Consulte Acerca de las anotaciones de carreteras compuestas para obtener más información.

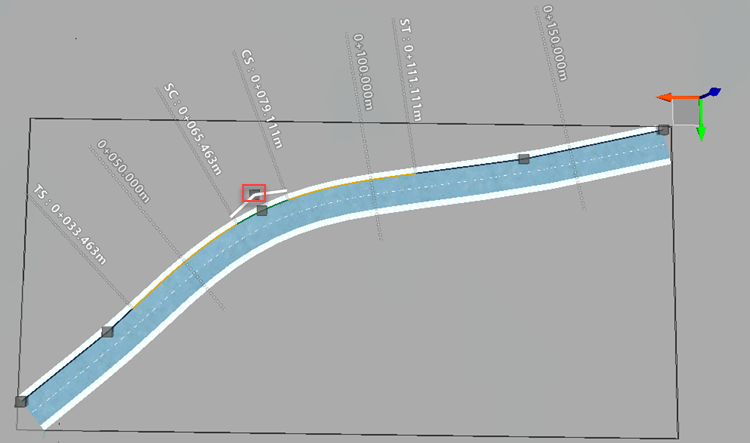

- Haga clic y arrastre el pinzamiento del punto de intersección para modificar la longitud y el radio de la curva.

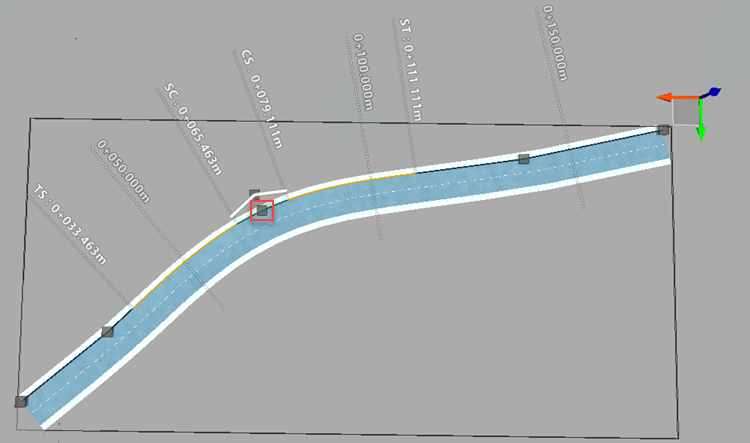

- Haga clic y arrastre el pinzamiento del radio de curva para modificar la longitud y el radio de la curva.

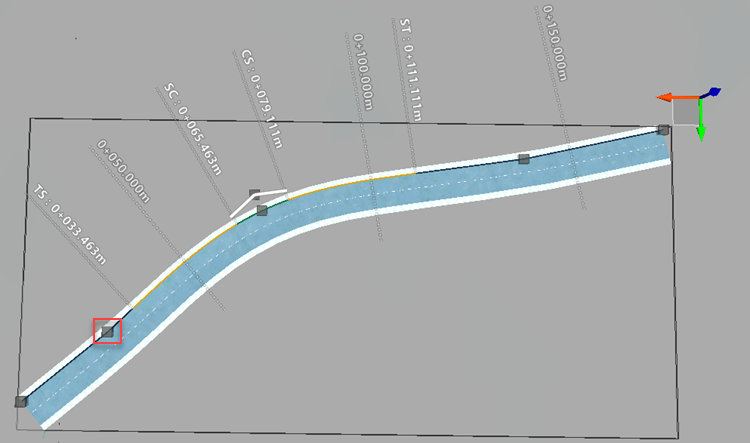

- Haga clic y arrastre un punto de intersección de una alineación de carretera conectada. Esto puede modificar la longitud y el radio de la curva. Sugerencia: Mantenga pulsada la tecla Mayús para deslizar el punto a lo largo de la tangente.
