Una roseta es un sistema de ejes de referencia para el modelo. El eje X determina la orientación de 0 grados para la lámina, y el eje Z la dirección de disposición por defecto. Puede crear rosetas en TruPlan, o editar las existentes.
Crear una roseta
- En TruPlan, seleccione la geometría en la que desee crear la roseta.
- Haga clic en Roseta
en la cinta de opciones de TruPlan.
Se abrirá el cuadro de diálogo Roseta.
La roseta se muestra en la ventana de la aplicación representada mediante una tríada (un conjunto de flechas de eje).
- Introduzca los valores correspondientes en los cuadros Origen y Dirección, o use la tríada para modificar la roseta en la ventana de la aplicación.
Modificar una roseta
- Haga doble clic en la roseta en el navegador de TruPlan.
Se abrirá el cuadro de diálogo Roseta.
- Edite la roseta tal y como lo haría durante su creación.

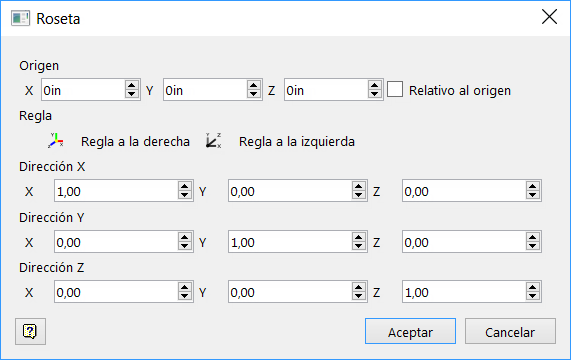

Controles del cuadro de diálogo Roseta
- Origen
- Indique el punto de origen de la roseta; es decir, el punto inicial de los tres ejes.
- Regla
- Seleccione la convención de orientación que desee utilizar para la roseta(regla a la derecha o la izquierda). Esto determina la dirección de giro de los ejes.
- Cuadros de dirección X, Y y Z
- Introduzca valores para definir los tres ejes de la roseta.
