Un module est un contenant qui permet de regrouper les modèles, les vues et les jeux de feuilles Revit de votre équipe afin de les partager avec les autres équipes. En contrôlant le partage de cette manière, vous pouvez vérifier que votre travail est préparé et prêt pour d'autres équipes. Les équipes peuvent prévisualiser le module et décider de l'étape à laquelle l'utiliser dans leur environnement de conception. Cette opération permet de réduire les interruptions liées à des modifications constantes et permet à toutes les équipes de conserver une certaine version de leurs éléments livrables.
Pour utiliser la chronologie des modules
La chronologie des modules, située dans la partie supérieure de l'écran, permet d'assurer le suivi des modules que les équipes en collaboration ont partagés et utilisés tout au long du cycle de vie d'un projet. La chronologie des modules est tout simplement l'enregistrement officiel de l'échange d'éléments livrables tout au long du projet. Non seulement elle permet de visualiser les événements d'échange de module, mais elle offre également aux responsables de conception la possibilité d'afficher, de créer, de modifier et d'utiliser des modules à partir d'une interface simplifiée.
Pour ouvrir la chronologie des modules :
- Cliquez sur la poignée affichée en haut de l'écran
.

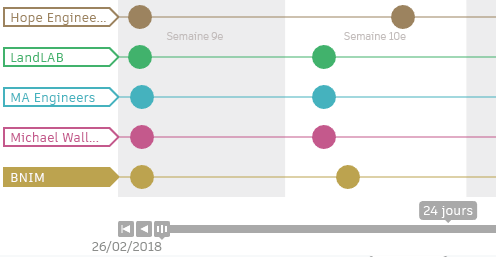

Les modules de votre équipe sont affichés sur la ligne inférieure. La ligne partagée est un ensemble des modules de toutes les autres équipes.
- Cliquez de nouveau sur la poignée pour développer la ligne partagée pour voir toutes les équipes impliquées dans le projet.
Pour comprendre les symboles de module
Les modules sont affichés sur la chronologie avec différents symboles qui en indiquent l'état.
| Type de noeud | Description |
|---|---|
|
Un noeud vide sur la ligne d'une autre équipe signifie que le module a été partagé dans le cadre du projet, mais que vous ne l'avez pas encore utilisé. |
|
Un noeud rempli sur la ligne d'une autre équipe signifie que vous l'avez utilisé. |
|
Un noeud rempli sur la ligne de votre équipe signifie que vous avez partagé le module. |
|
Un noeud sous la forme d'une ligne en pointillé sur la ligne de votre équipe signifie que vous avez commencé un nouveau module, mais ne l'avez pas encore partagé. |
|

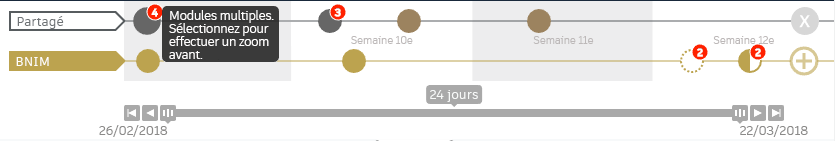

Un badge numéroté indique la présence de clusters de modules. La couleur en deux teintes signifie que certains ont été utilisés et d'autres pas. Effectuez un clic ou un zoom avant pour développer le cluster. |
|
Un badge vide numéroté signifie qu'aucun module n'a été utilisé. Effectuez un clic ou un zoom avant pour étendre la sélection. |
|
Un badge rempli numéroté signifie que tous les modules ont été utilisés. Effectuez un clic ou un zoom avant pour étendre la sélection. |
|
Le noeud plus vous permet de créer un module pour partager le travail de votre équipe. |
Pour prévisualiser un module
- Placez le curseur sur un noeud de module pour afficher les informations associées.

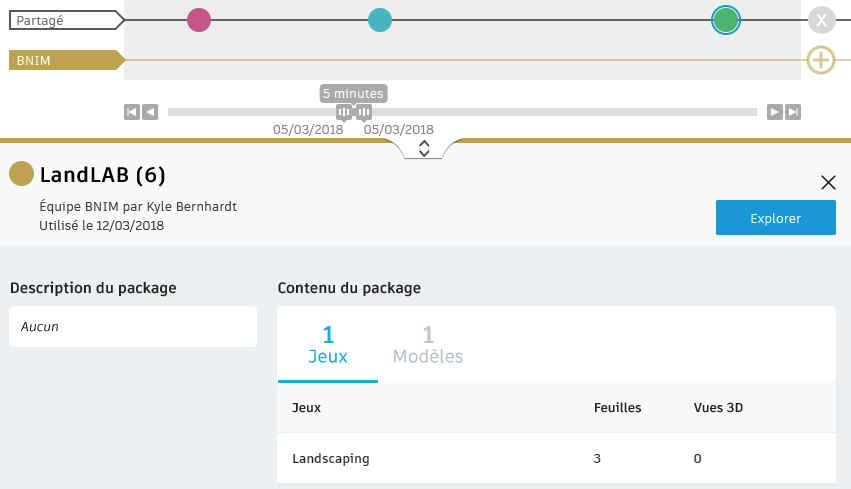

- Cliquez sur le noeud du module pour afficher un aperçu dans le panneau situé en dessous.
Vous pouvez voir le nom, la description, les informations sur la version et l'ensemble d'éléments qu'il contient.
- Cliquez sur un noeud de la chronologie pour voir ces mêmes informations pour chaque module.
Pour explorer les détails de module
Les détails de module révèlent les éléments récemment publiés dans un modèle complet ou une visionneuse de feuilles.
- Sélectionnez un module dans la chronologie.
- Cliquez sur Explorer.
Conseil : Vous pouvez également cliquer sur l'impact lumineux de données de synthèse.
Pour comprendre les modifications d'un module précédent
Vous pouvez comparer les modifications entre un module donné et le module précédent à partir d'une seule et même équipe. Pour plus d'informations sur l'interface de la demande de modification et comment visualiser les modifications entre deux modules, reportez-vous à la section de l'aide A propos des modifications dans la Design Collaboration.
Pour utiliser un module d'une autre équipe
L'utilisation d'un module signifie que vous avez apporté le module d'une autre équipe dans votre environnement, non pour en devenir le propriétaire ou pour en assumer la responsabilité, mais pour le voir associé à votre travail et à celui de toutes les autres équipes. Vous voyez le dernier modèle de cette équipe dans votre modèle de projet. Si vous avez établi un lien avec le modèle Revit de l'autre équipe dans le dossier Document Management Consumed, les liens Revit sont mis à jour en conséquence.
Lorsque vous êtes certain d'avoir compris le module de l'autre équipe et avez le sentiment que votre équipe peut absorber les nouvelles modifications :
- Choisissez Utiliser pour importer les éléments livrables dans l'espace de votre équipe.
Si vos auteurs Revit ont établi un lien avec les modèles en ligne utilisés de l'autre équipe, ces liens Revit sont automatiquement mis à jour dans l’environnement de création de votre équipe. Dans la chronologie, vous voyez que le noeud de module de l'espace partagé est désormais rempli pour indiquer que vous l'avez utilisé.
Pour créer un module
Pour créer un module d'éléments livrables, assurez-vous que vos auteurs Revit ont publié leurs derniers modèles et jeux dans BIM 360, à partir de Revit.
- Assurez-vous que vos auteurs Revit ont publié leurs derniers modèles et jeux dans BIM 360, à partir de Revit.
- Cliquez sur le noeud plus à l'extrême droite de la chronologie des modules.
Pour réutiliser un module
Si vous disposez d'un module précédent, par exemple une publication hebdomadaire utilisant toujours un contenu similaire, vous pouvez l'utiliser comme base pour un nouveau module.
- Cliquez sur un noeud déjà partagé.
- Dans la présentation, cliquez sur Réutiliser pour commencer un nouveau module sur la base des paramètres précédents.
Le nouveau module sélectionne les versions les plus récentes des modèles, les jeux, les vues et les feuilles qui ont été précédemment partagés.
- Ajustez, si nécessaire, vos choix pour le nouveau module.
Pour conserver un module ouvert
Un module reste ouvert jusqu'à ce que vous le partagiez dans un projet. Vous voyez alors un noeud vide non partagé sous la forme d'une ligne en pointillé, au niveau de la ligne de votre équipe, qui indique qu'un module est en cours. Pour modifier le contenu du module et vérifier les éléments que vous avez précédemment sélectionnés :
- Cliquez sur le module du noeud de progression
.
- Sélectionnez les jeux de feuilles et modèles à partager.
Pour partager un module
- Cliquez sur le module du noeud de progression, au niveau de la ligne de votre équipe .
- Vérifiez que les sélections appropriées ont été effectuées.
- Cliquez sur Partager.
Dans la chronologie des modules, vous constatez que le noeud de module présente désormais la couleur de votre équipe. Les autres équipes peuvent à présent le voir sur la ligne partagée afin de le vérifier et de l'utiliser.
Pour mettre à jour vers la version la plus récente des jeux
Utilisez la fonction Mettre à jour vers les plus récents pour publier les jeux directement depuis Design Collaboration. Cela peut s'avérer utile pour les membres de l'équipe ne disposant pas de l'accès à Revit.
- Depuis l'espace de votre équipe, cliquez sur Mettre à jour vers les plus récents.
- Cliquez sur Mettre à jour pour confirmer.
Remarque : Vous n'avez pas accès aux jeux ou éléments associés lors de la mise à jour.
