Pour mesurer des distances, des surfaces et des angles (Android Mobile)

Mesurez les distances et les angles dans les documents 2D ou les modèles 3D et les surfaces dans les documents 2D. Réglez les paramètres de mesure selon vos besoins. Pour plus d'informations sur les fonctionnalités de mesure avec l'application Android, reportez-vous à la rubrique Référence de fonctionnalités de l'application mobile BIM 360.

Mesurer la distance entre deux points

Mesurez la distance entre deux points dans un document 2D ou un modèle 3D et affichez les différences XYZ entre les objets pendant la mesure. Une vue agrandie de vos points vous permet de capturer un emplacement exact.

1. Appuyez sur un document ou un modèle pour l'ouvrir.
2. Appuyez sur .
   Remarque : Vous devez utiliser une distance connue pour calibrer des documents ou des modèles qui ne comportent pas d'unités de calibrage spécifiées. Pour plus de détails, reportez-vous à la rubrique Calibrage ci-dessous.

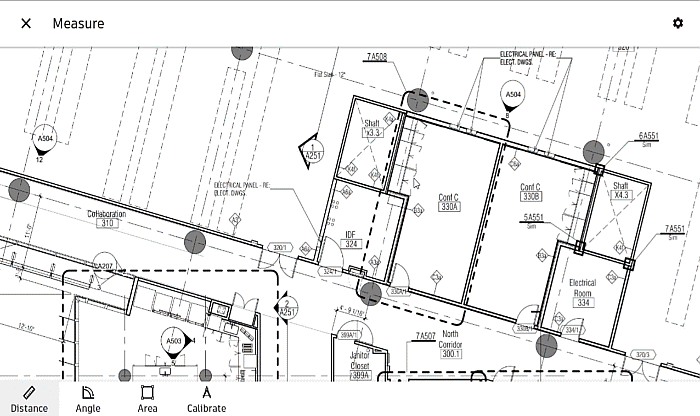

3. Appuyez sur les points de départ et d'arrivée de la distance à mesurer.
Conseil : Une vue agrandie s'affiche lorsque vous appuyez de façon prolongée sur un point d'un objet.

Calibrage

Calibrez les mesures dans vos documents et modèles, en indiquant une distance connue entre deux points :

1. Appuyez pour ouvrir un document.
2. Appuyez sur .
3. Appuyez sur .

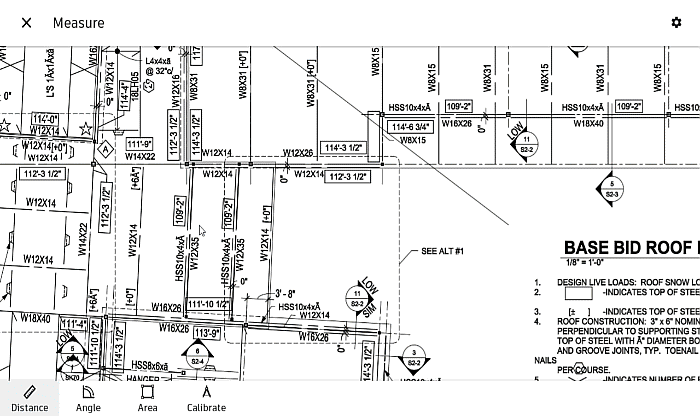

4. Appuyez sur deux points dans le document.
5. Entrez la valeur de longueur et choisissez une unité.
6. Appuyez sur Calibrer.

Modifier l'unité ou la précision

Modifiez l'unité de mesure :

1. Appuyez sur un document ou un modèle pour l'ouvrir.
2. Appuyez sur .
3. Appuyez sur .
4. Cliquez sur Unités et modifiez l'unité de mesure selon vos besoins.
   Remarque : Les unités disponibles sont les suivantes :

   • Pieds décimaux
   • Pouces décimaux
   • Fractions de pouces
   • Pieds et fractions de pouces
   • Pieds et pouces décimaux
   • Mètres
   • Centimètres
   • Millimètres
   • Mètres et centimètres

Pour modifier la tolérance ou la précision de la mesure, procédez comme suit :

1. Appuyez sur un document ou un modèle pour l'ouvrir.
2. Appuyez sur .
3. Appuyez sur .
4. Appuyez sur Précision et modifiez l'unité de la précision selon vos besoins.

Mesurer l'angle

1. Appuyez sur un document ou un modèle pour l'ouvrir.
2. Appuyez sur .
3. Appuyez sur .
4. Appuyez sur trois points pour mesurer un angle. La valeur de l'angle mesuré s'affiche.

Mesurer l'aire

1. Appuyez pour ouvrir un document.
2. Appuyez sur .
3. Appuyez sur .

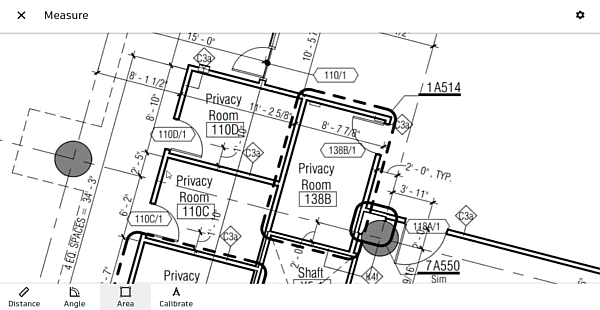

4. Appuyez sur trois points ou plus pour mesurer une aire. L'aire mesurée est affichée.
Remarque : Assurez-vous que vous appuyez bien sur le premier point pour fermer la zone dont vous souhaitez mesurer l'aire.
