Didacticiel : Ajout manuel de liaisons

Lorsque vous travaillez avec une stratégie ascendante, les composants d'un ensemble sont rendus indépendants les uns des autres avant d'être insérés dans la même conception. Dans la même conception, vous pouvez positionner correctement les composants et ajouter manuellement des liaisons pour définir la façon dont les composants se déplacent les uns par rapport aux autres.

Dans ce didacticiel, vous allez ajouter des liaisons aux composants d'un ensemble d'attache pour contrôler la façon dont l'attache se déplace.

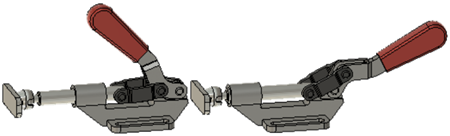

Attache avec tous les composants assemblés et avec des liaisons représentant le mouvement de la pièce

Conditions préalables

1. Cliquez sur Panneau de données > Nouveau projet et entrez le projet Liaisons manuelles pour créer un dossier de projet. Vous allez assembler l'attache dans ce projet.
2. Cliquez sur Panneau de données > Basic Training > 06 - Assemblies. Double-cliquez pour ouvrir les pièces suivantes :
   • Base
   • Attachement
   • Connecteur
   • Poignée
   • Levier
   • Arbre
3. Cliquez sur Fichier > Enregistrer sous et enregistrez chaque pièce dans le projet Liaisons manuelles.
4. Fermez chaque pièce après les avoir enregistrées dans le nouvel emplacement.
5. Double-cliquez sur le projet Liaisons manuelles pour l'ouvrir et assurez-vous que les fichiers se trouvent dans le projet.
6. Assurez-vous qu'une nouvelle conception sans titre est ouverte.
7. Cliquez sur Enregistrer pour enregistrer la conception sous le nom Liaisons d'attache à l'emplacement Liaisons manuelles.
