Activité 2 : Création de liaisons réelles

Dans cette activité, vous allez créer une série de liaisons réelles pivot et cylindriques dans l'ensemble.

Ensemble de piston avec liaisons ajoutées

Conditions préalables

• L'activité précédente a été réalisée pour convertir les corps en composants et créer le sous-ensemble de piston.

Étapes

1. Ajoutez une liaison de pivot réelle entre les deux bras. Cette étape permet aux deux bras de pivoter autour de leur point de pivot partagé.

   1. Dans l’espace de travail Conception, sous l’onglet Solide, cliquez sur Assembler > Liaison réelle.

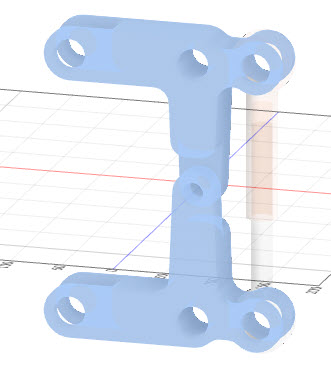

   2. Sélectionnez les deux pièces Bras :



   3. Pour définir le type de liaison, dans la boîte de dialogue Liaison réelle, définissez Type sur Révolution.

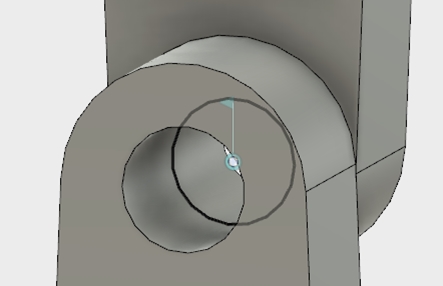

   4. Pour définir la position, sélectionnez l'arête circulaire où les deux bras se touchent :



   5. Pour terminer l'action, dans la boîte de dialogue Liaison réelle, cliquez sur OK.

2. Ajoutez une liaison réelle cylindrique entre les composants internes et externes du piston. Cette étape permet au composant interne du piston de glisser à l'intérieur du composant externe.

   1. Dans l’espace de travail de conception, sous l’onglet Solide, cliquez sur Assembler > Liaison réelle.

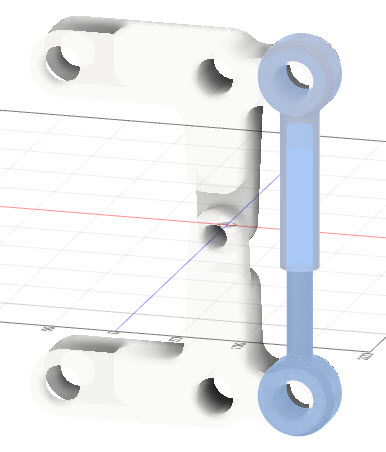

   2. Sélectionnez les deux composants de piston :



   3. Pour définir le type de liaison, dans la boîte de dialogue Liaison réelle, définissez Type sur Cylindrique.

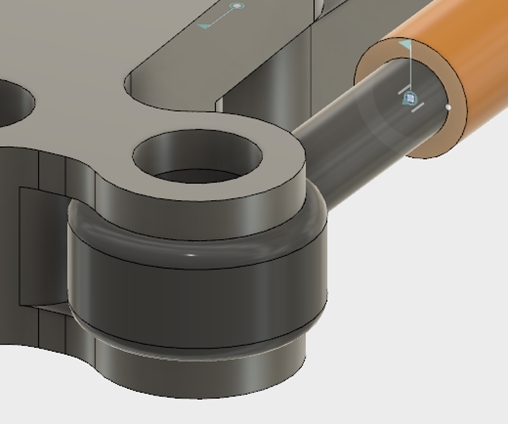

   4. Pour définir la position, sélectionnez le point central sur la face à l'extrémité du composant Piston - Externe, là où l'autre piston glisse à l'intérieur.

      ** Pour sélectionner le point central, placez le curseur sur l'arête circulaire de la surface d'extrémité, maintenez la touche Ctrl (**Cmd sur Mac) enfoncée, puis cliquez sur le point central. La touche Ctrl (Cmd sur Mac) verrouille la sélection sur la face spécifique, ce qui facilite considérablement la sélection du point central associé :



   5. Pour terminer l'action, cliquez sur OK.

3. Ajoutez une liaison de pivot réelle entre le sous-ensemble Piston et le bras au bas.

   Cette étape permet au bras et au sous-ensemble de piston de pivoter l'un par rapport à l'autre autour d'un point commun au bas du sous-ensemble de piston.

   1. Pour réactiver l'ensemble principal, cliquez avec le bouton droit de la souris sur le noeud supérieur (Piston Linkage *), puis choisissez *Activer.

   2. Dans l’espace de travail Conception, sous l’onglet Solide, cliquez sur Assembler > Liaison réelle.

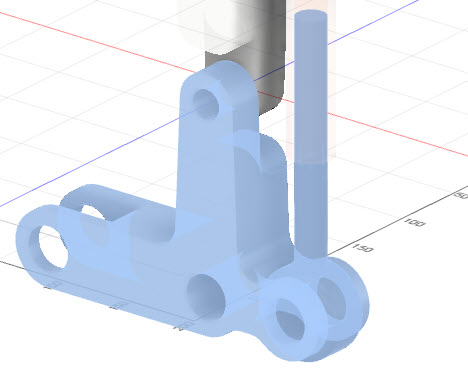

   3. Sélectionnez le composant Bras inférieur et le composant Piston - Interne :



   4. Pour définir le type de liaison, dans la boîte de dialogue Liaison réelle, définissez Type sur Révolution.

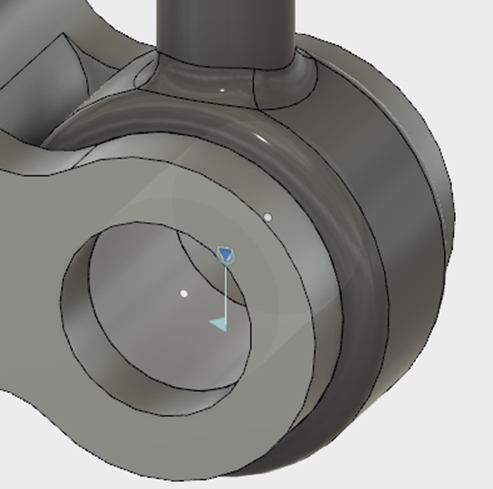

   5. Pour définir la position, sélectionnez le point central de la face cylindrique interne sur le composant Piston - Interne.

      ** Pour sélectionner le point central, placez le curseur sur la surface cylindrique interne du composant Piston - Interne, maintenez la touche Ctrl (**Cmd sur Mac) enfoncée, puis cliquez sur le point central :



   6. Pour terminer l'action, cliquez sur OK.

4. Ajoutez une liaison de pivot réelle entre le sous-ensemble Piston et le bras en haut.

   Cette étape permet au bras et au sous-ensemble de piston de pivoter l'un par rapport à l'autre autour d'un point commun en haut du sous-ensemble de piston.

   1. Dans l’espace de travail Conception, sous l’onglet Solide, cliquez sur Assembler > Liaison réelle.

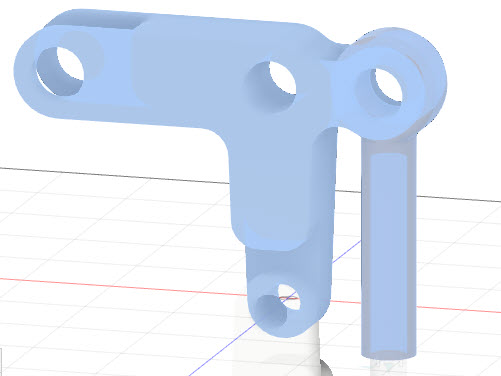

   2. Sélectionnez le composant Bras supérieur et le composant Piston - Externe :



   3. Pour définir le type de liaison, dans la boîte de dialogue Liaison réelle, définissez Type sur Révolution.

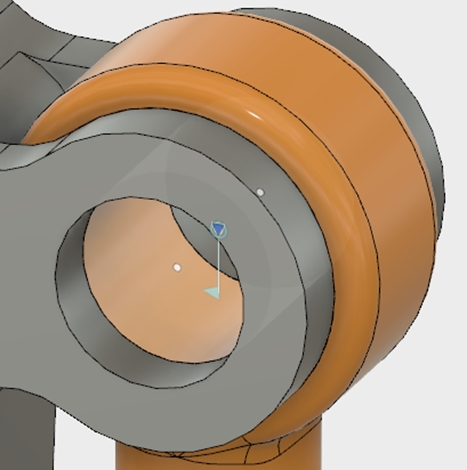

   4. Pour définir la position, sélectionnez le point central de la face cylindrique interne sur le composant Piston - Externe.

      ** Pour sélectionner le point central, placez le curseur sur la surface cylindrique interne du composant Piston - Externe, maintenez la touche Ctrl (**Cmd sur Mac) enfoncée, puis cliquez sur le point central :



   5. Pour terminer l'action, cliquez sur OK.

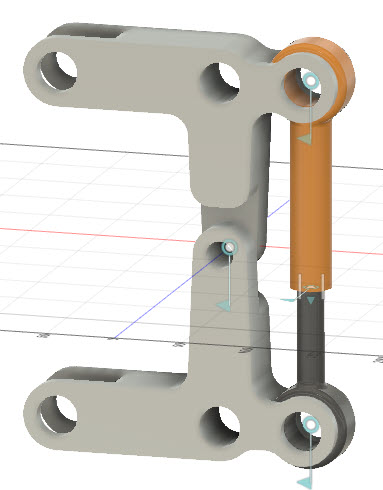

   6. Pour afficher les liaisons, cliquez avec le bouton droit de la souris sur le dossier Liaisons dans le navigateur et activez/désactivez l'option Afficher/Masquer. Le glyphe de visibilité doit être actif :



Récapitulatif de l'activité 2

Dans cette activité, vous avez créé plusieurs liaisons réelles pour contrôler le mouvement des pièces dans l'ensemble les unes par rapport aux autres. Vous avez créé une liaison de pivot entre les deux bras, une liaison cylindrique entre les composants du piston et des liaisons de pivot entre les composants supérieur et inférieur du piston et les bras correspondants de l'ensemble.

Ensemble de piston avec liaisons ajoutées
