Didacticiel : Activation du mouvement à l'aide de liaisons et de jeux de composants en contact

Ce didacticiel vous guide tout au long du processus d'assemblage des composants d'un mécanisme à croix de Malte. Une fois les composants assemblés, vous pouvez les déplacer pour visualiser le mouvement du mécanisme d'engrenage.

Dans ce didacticiel, vous avez effectué les opérations suivantes :

Application d'un groupe rigide à tous les composants du sous-ensemble de rotor.
Ajout d'une liaison de pivot pour positionner le sous-ensemble de rotor dans le sous-ensemble d'ossature.
Activation des jeux de composants en contact, puis création d'un jeu de composants en contact entre le sous-ensemble en croix et la goupille du sous-ensemble de rotor.

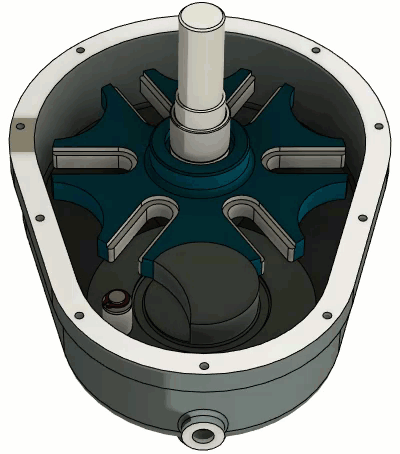

mouvement

Mécanisme à croix de Malte assemblé avec engrenage actif

Conseil : si vous avez des difficultés à trouver une commande, cliquez sur la touche S et recherchez la commande à l'aide de la boîte à outils.

Conditions préalables

L'espace de travail Conception est actif.
Le fichier de conception GenevaDrive est ouvert.
1. Si nécessaire, cliquez sur Afficher le panneau de données . Le Panneau de données s'affiche sur le côté gauche de la fenêtre du programme.
2. Sous Samples, double-cliquez sur Basic Training > 06 - Assemblies > GenevaDrive.
3. Fermez le panneau de données.
