Hauteur d’avance
La hauteur d’avance définit la hauteur jusqu’à laquelle l’outil accélère avant de passer à la vitesse d’avance/de plongée pour pénétrer la pièce. Elle doit être supérieure à la valeur du paramètre Haut. Utilisez Décalage pour décaler la hauteur à partir de la référence sélectionnée dans De. Un décalage positif ou négatif déplace la hauteur dans l’une ou l’autre des directions.
Lors d’une opération de perçage, cette hauteur est utilisée comme hauteur de travail initiale et hauteur de rétraction entre les picotins.
Hauteur d’avance.
De
- Hauteur de dégagement : décalage incrémentiel par rapport à la hauteur de dégagement.
- Hauteur de rétraction : décalage incrémentiel par rapport à la hauteur de rétraction.
- Désactivé : désactive la hauteur d’avance de sorte que l’outil descende rapidement jusqu’à l’entrée. Voir Désactivé.
- Hauteur supérieure : décalage incrémentiel par rapport à la hauteur supérieure.
- Hauteur inférieure : décalage incrémentiel par rapport à la hauteur inférieure.
- Haut du modèle : décalage incrémentiel par rapport au haut du modèle.
- Bas du modèle : décalage incrémentiel par rapport au bas du modèle.
- Dessus du brut : décalage incrémentiel par rapport au dessus du brut.
- Bas du brut : décalage incrémentiel par rapport au bas du brut.
- Sélection : décalage incrémentiel par rapport à un point (sommet), une arête ou une face sélectionnés dans le modèle.
- Origine (absolue) : décalage absolu par rapport à l’origine définie soit dans la configuration, soit dans l’orientation de l’outil dans le cadre de l’opération en cours.
Perçage seul :
- Haut du perçage : décalage incrémentiel par rapport au haut du perçage.
- Bas du perçage : décalage incrémentiel par rapport au bas du perçage.
- Haut du segment de perçage : décalage incrémentiel par rapport au haut du segment de perçage sélectionné.
- Bas du segment de perçage : décalage incrémentiel par rapport au bas du segment de perçage sélectionné.
Option désactivée
Si vous sélectionnez Désactivé dans De, l’outil accélère jusqu’à l’entrée plutôt que de s’arrêter à une hauteur d’avance.

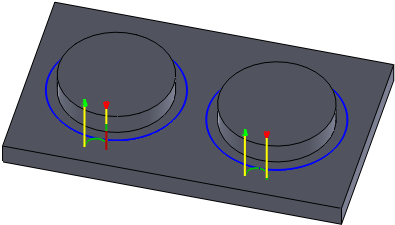

À gauche : contour 2D avec hauteur de travail définie sur 5 mm à partir de la partie supérieure du modèle. À droite : Contour 2D avec une hauteur d’avance désactivée.
