Synchronisation des vues et de la visibilité avec la posage active

Les options de synchronisation des vues et de visibilité de la barre de navigation vous permettent de modifier automatiquement la vue et la visibilité des composants et des corps dans la zone de dessin en fonction de la posage active. Cela vous fait gagner du temps en vous évitant d’avoir à modifier manuellement ces paramètres à chaque fois que vous modifiez les posages, ce qui vous permet de voir clairement toutes les opérations pour cette posage particulière.

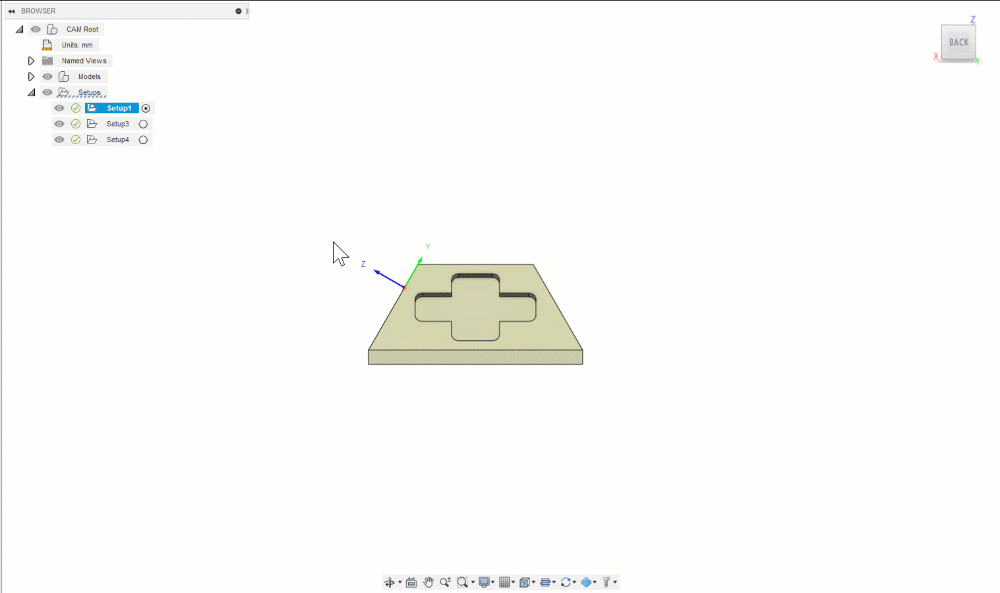

Synchroniser la vue avec la posage active

Dans la barre de navigation, cliquez sur Synchroniser la posage active et sélectionnez Synchroniser la vue avec la posage active. Lorsque vous activez une posage, cette option oriente la vue de façon appropriée, par exemple pour une posage de fraisage, de façon à ce que l’axe Z du repère pointe vers le haut.

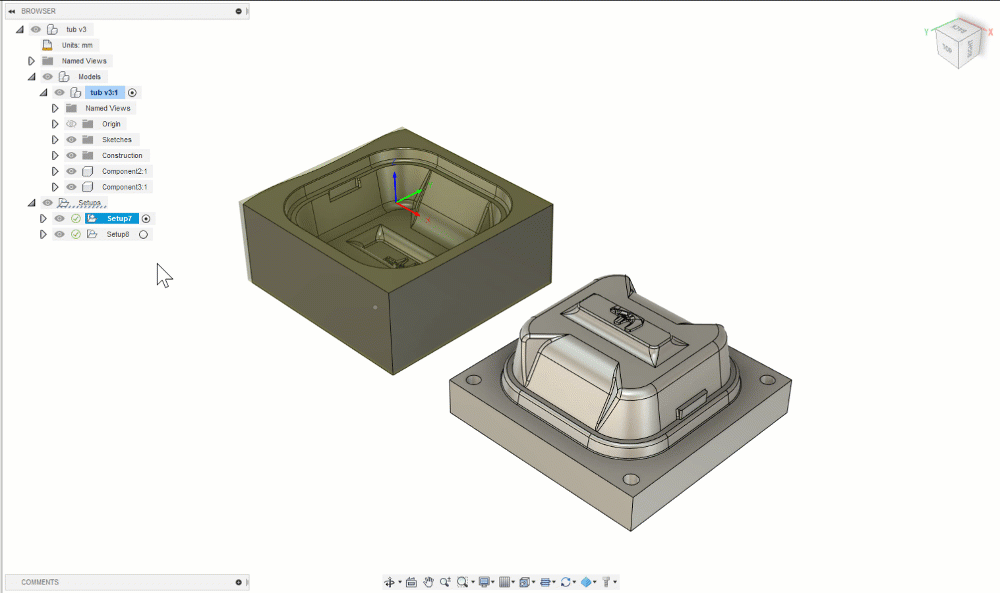

Synchroniser la visibilité avec la posage active

Dans la barre de navigation, cliquez sur Synchroniser la posage active et sélectionnez Synchroniser la visibilité avec la posage active. La visibilité des corps et des composants est modifiée lorsque vous activez différents repères, de sorte que seule la géométrie appropriée pour un repère particulier est visible.

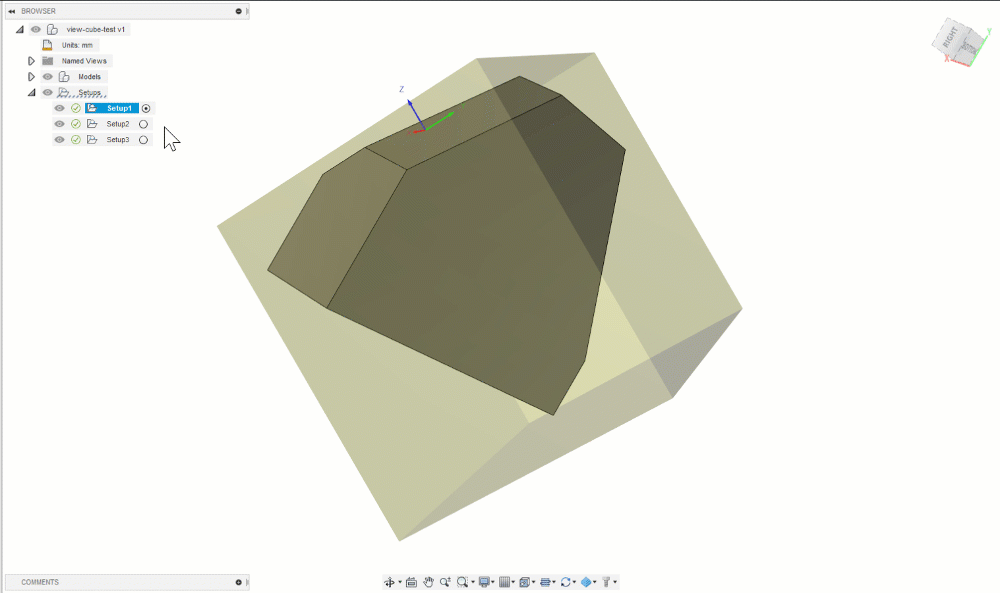

Synchroniser le ViewCube avec la posage active

Dans la barre de navigation, cliquez sur Synchroniser la posage active et sélectionnez Synchroniser le ViewCube avec la posage active. Cela réinitialise le ViewCube de façon à ce que le haut du ViewCube soit perpendiculaire à l’axe Z du repère pour faciliter la programmation.
