Tournage en diamètre négatif

Vous pouvez usiner la moitié inférieure d’une pièce en inversant les coordonnées X. Cette solution permet une meilleure évacuation des copeaux et vous pouvez utiliser le même outil pour usiner à la fois l’extérieur et l’intérieur de la pièce.

Le tournage en diamètre négatif est disponible dans les stratégies suivantes :

• Ébauche du profil de tournage
• Finition du profil de tournage
• Ébauche de rainurage de tournage
• Finition de rainurage de tournage
• Tournage de filetage

Lors du tournage en diamètre négatif :

• Les cycles fixes ne sont pas disponibles.
• La direction de broche par défaut de l’opération est inversée.
• Les coordonnées X de la trajectoire d’outil sont inversées.
• Les déplacements en arc sont inversés (c’est-à-dire que G2 et G3 sont inversés).
• Lorsque la correction est réglée sur « Contrôle », le début de la correction est inversé (c’est-à-dire que G41 et G42 sont inversés).

Générer une trajectoire d’outil pour la moitié inférieure de la pièce

1. Dans la barre d’outils de l’espace de travail de fabrication, sélectionnez une opération qui prend en charge le tournage en direction négative. Par exemple, cliquez sur Tournage > Tournage > Ébauche de profil.

2. Sous l’onglet Outil, dans le groupe Mode, choisissez un mode de tournage.

3. Cochez la case Tournage en diamètre négatif.

4. Dans le groupe Paramètres d’outil, la direction de broche par défaut s’inverse automatiquement. Assurez-vous qu’elle est cohérente avec la posage de votre usinage.

5. Programmez le reste de l’opération comme vous le feriez normalement.

6. Cliquez sur OK.

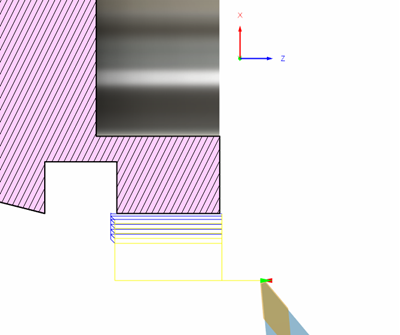

   La trajectoire d’outil est générée sur la moitié inférieure de la pièce.
