Espace de travail Dessin – Référence
Vous pouvez créer des dessins pour documenter les animations et les ensembles de conception dans l’espace de travail Dessin de Fusion.
Si vous envisagez de réutiliser des cartouches, des bordures, des paramètres de document ou des paramètres de feuille dans plusieurs dessins, créez un gabarit de dessin pour gagner du temps et appliquer des normes cohérentes. Vous pouvez également créer des vues d’espace réservé et des tableaux d’espace réservé pour générer automatiquement des vues de dessin et des listes de pièces à partir de la conception référencée lorsque vous utilisez le gabarit pour créer un dessin.
Accéder à l’espace de travail Dessin
Ouvrez une conception enregistrée dans Fusion.
Dans la barre d’application, cliquez sur Fichier > Nouveau dessin > De la conception ou Depuis l’animation.
La boîte de dialogue Créer un dessin s’affiche.
Ajustez les paramètres dans la boîte de dialogue Créer un dessin, puis cliquez sur OK.
Fusion crée un dessin et l’ouvre dans un nouvel onglet de document, où l’espace de travail Dessin est actif.

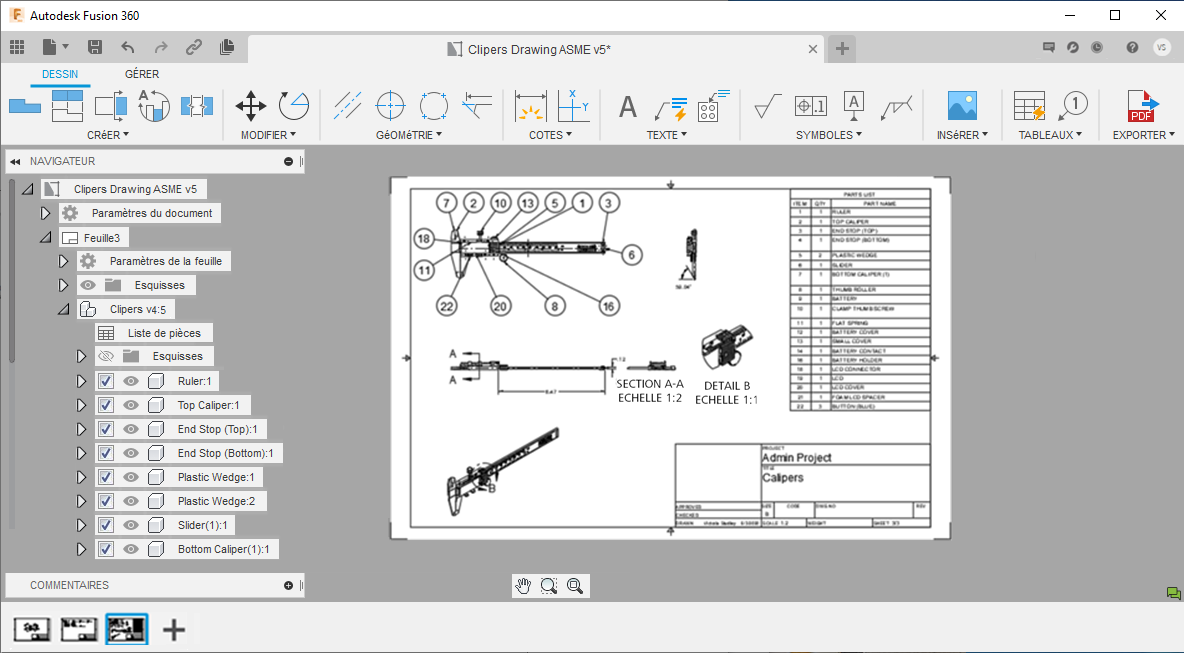

Onglet Dessin
L’onglet Dessin s’affiche dans la barre d’outils.
L’onglet Dessin est composé de plusieurs groupes de fonctions :
- Créer
- Modifier
- Géométrie
- Cotes
- Texte
- Symboles
- Insertion
- Tableaux
- Exporter
Groupe de fonctions Créer
Sélectionnez l’une des commandes du groupe de fonctions Créer pour créer des vues de dessin, des vues interrompues ou des esquisses sur la feuille active.
| Commande | Description |
|---|---|
| Vue de base | Crée une vue de base orthogonale de l’ensemble de conception. |
| Vue projetée | Projette des vues orthogonales de l’ensemble de conception, par rapport à une vue parent. |
| Vue en coupe | Affiche l’intérieur de l’ensemble de conception en coupant une vue parent le long d’une ligne spécifique. |
| Vue de détail | Agrandit une zone d’une vue parent de l’ensemble de conception. |
| Interrompre la vue | Permet de raccourcir une vue de dessin en supprimant une partie de la conception et en indiquant la partie manquante dans le dessin. |
| Créer une esquisse | Crée une esquisse dans l’espace de travail Dessin. |
Groupe de fonctions Modifier
Sélectionnez l’une des commandes du groupe de fonctions Modifier pour modifier une géométrie sur la feuille active.
| Commande | Description |
|---|---|
| Déplacer | Déplace la géométrie. |
| Rotation | Fait pivoter la géométrie. |
| Supprimer | Supprime la géométrie. |
Groupe de fonctions Géométrie
Sélectionnez l’une des commandes du groupe de fonctions Géométrie pour créer une géométrie d’annotation sur la feuille active.
| Commande | Description |
|---|---|
| Trait d’axe | Crée un trait d’axe qui traverse la géométrie sélectionnée dans une vue de dessin. |
| Marque de centre | Crée une marque de centre pour annoter la géométrie circulaire dans une vue de dessin. |
| Motif de marque de centre | Crée un motif de marque de centre pour annoter la géométrie circulaire dans une vue de dessin. |
| Prolongement de l’arête | Crée un prolongement d’arête pour annoter la géométrie dans une vue de dessin. |
| Créer une esquisse | Crée une esquisse de dessin. |
Groupe de fonctions Cotes
Sélectionnez l’une des commandes du groupe de fonctions Cotes pour coter les composants dans les vues de dessin sur la feuille active.
| Commande | Description |
|---|---|
| Cote | Crée une cote linéaire, alignée, angulaire, de rayon ou de diamètre qui est basée sur la sélection d’une géométrie dans une vue de dessin. |
| Cotes superposées | Crée une cote faisant référence aux origines des vues. |
| Cote linéaire | Crée une cote qui mesure la distance horizontale ou verticale entre deux points. |
| Cote alignée | Crée une cote qui mesure la distance précise entre deux points. |
| Cote angulaire | Crée une cote qui mesure l’angle d’une arête arrondie ou l’angle entre deux points ou arêtes. |
| Cote de rayon | Crée une cote qui mesure le rayon d’une arête arrondie (congé, perçage, sphère ou cylindre, par exemple). |
| Cote de diamètre | Crée une cote qui mesure le diamètre d’une arête arrondie (congé, perçage, sphère ou cylindre, par exemple). |
| Cote de ligne de base | Crée une série de cotes mesurées à partir d’une cote linéaire existante. |
| Cote en série | Crée une série de cotes où chacune est mesurée à partir de l’extrémité de la précédente. |
| Coupure de cote | Crée une coupure dans une ligne de cote à un endroit où elle croise une autre cote ou une ligne de repère. |
Groupe de fonctions Texte
Sélectionnez l’une des commandes du groupe de fonctions Texte pour ajouter du texte ou des lignes de repère à la feuille active.
| Commande | Description |
|---|---|
| Texte | Crée du texte. |
| Ligne de repère | Crée une ligne de repère. |
Groupe de fonctions Symboles
Sélectionnez l’une des commandes du groupe de fonctions Symboles pour ajouter des symboles de cotation géométrique et de tolérancement à la feuille active.
| Commande | Description |
|---|---|
| État de surface | Crée un symbole d’état de surface. |
| Tolérance géométrique | Crée un symbole de tolérance géométrique. |
| Identificateur de référence | Crée un symbole d’identificateur de référence. |
Groupe de fonctions Insérer
Sélectionnez la commande Image pour insérer une image dans la feuille active.
Groupe de fonctions Tableaux
Sélectionnez l’une des commandes du groupe de fonctions Tableaux pour créer une liste de pièces et toute annotation associée sur la feuille active.
| Commande | Description |
|---|---|
| Tableau | Crée un tableau de liste de pièces pour les composants inclus dans l’ensemble de conception. |
| Repère | Crée un repère pour localiser les composants de la liste de pièces dans une vue de dessin. |
| Identificateur de pli | Crée un identificateur de pli pour localiser les plis de tôlerie dans une vue de dessin. |
| Renuméroter | Renumérote les repères d’une vue de dessin pour qu’ils correspondent aux composants de la liste de pièces. |
| Aligner les repères | Aligne des repères dans une vue de dessin. |
Groupe de fonctions Exporter
Sélectionnez l’une des commandes du groupe de fonctions Exporter pour exporter le contenu du dessin dans un autre format de fichier.
| Commande | Description |
|---|---|
| Exporter au format PDF | Crée un fichier PDF comportant le contenu du dessin. |
| Exporter au format DWG | Crée un fichier DWG comportant le contenu du dessin. |
| Exporter la feuille au format DXF | Crée un fichier DXF comportant le contenu du dessin sur la feuille active. |
| Exporter au format CSV | Crée un fichier CSV comportant le contenu du tableau sélectionné. |
