Cartouche – Référence
La boîte de dialogue Cartouche vous permet de modifier les propriétés et l’affichage d’un cartouche dans l’espace de travail Dessin de Fusion.
Si vous envisagez de réutiliser des cartouches, des bordures, des paramètres de document ou des paramètres de feuille dans plusieurs dessins, créez un gabarit de dessin pour gagner du temps et appliquer des normes cohérentes. Vous pouvez également créer des vues d’espace réservé et des tableaux d’espace réservé pour générer automatiquement des vues de dessin et des listes de pièces à partir de la conception référencée lorsque vous utilisez le gabarit pour créer un dessin.
Accéder à la boîte de dialogue Cartouche
Sur la feuille active, sélectionnez le cartouche, cliquez avec le bouton droit de la souris, puis choisissez Modifier le cartouche. La boîte de dialogue Cartouche s’affiche.
Section Propriétés
La section Propriétés contient les paramètres Type de ligne et Épaisseur de ligne.
Cliquez sur la flèche pour réduire ou développer cette section.

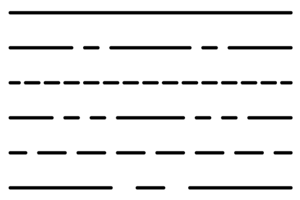

Type de ligne
Sélectionnez un type de ligne dans le menu déroulant pour modifier le type de ligne de la nouvelle géométrie du cartouche ou de la géométrie sélectionnée.
|
 |

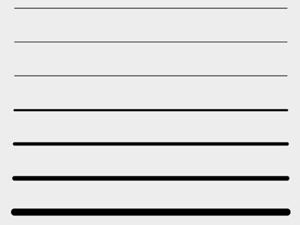

Épaisseur de ligne
Sélectionnez une épaisseur de ligne dans le menu déroulant pour modifier l’épaisseur de ligne de la nouvelle géométrie du cartouche ou de la géométrie sélectionnée.
|
 |
Section Affichage
La section Affichage contient les paramètres Afficher la bordure, Afficher la grille de positionnement et Accrocher à la grille.
Cliquez sur la flèche pour réduire ou développer cette section.
Afficher la bordure
Cochez ou décochez la case pour afficher ou masquer la bordure autour de la feuille active.
Afficher la grille de positionnement
Cochez ou décochez la case pour afficher ou masquer la grille de positionnement dans la zone de dessin lorsque vous modifiez le cartouche.
Accrocher à la grille
Cochez la case pour accrocher la grille de positionnement dans la zone de dessin lorsque vous modifiez le cartouche.
Terminer le cartouche
Cliquez sur le bouton Terminer le cartouche pour terminer la modification du cartouche et quitter l’environnement contextuel Cartouche.
