Accrochages aux objets (espace de travail Dessin)
Spécifiez des points précis sur les objets.
Les accrochages aux objets vous permettent de spécifier des points précis sur les objets quand vous êtes invité à spécifier un point lors de l'utilisation de commandes telles que Cote, Vue en coupe, Déplacer, etc.

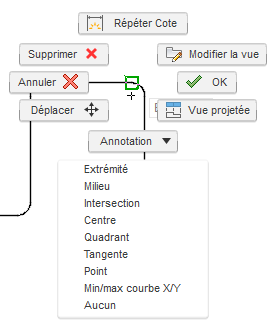

Les accrochages aux objets sont accessibles via le menu de marquage (clic droit).
Ces accrochages aux objets sont les suivants :
| Accrochage aux objets | Description |
|---|---|
| Extrémité | Spécifie l'extrémité d'une arête. |
| Milieu | Spécifie le milieu d'une arête |
| Intersection | Spécifie l'intersection de deux arêtes. |
| Centre | Spécifie le centre d'une arête circulaire ou d'une arête d'arc. |
| Quadrant | Spécifie le quadrant d'une arête circulaire ou d'une arête d'arc. |
| Tangente | Spécifie le point de tangence d'une arête circulaire ou d'une arête d'arc. |
| Point | Spécifie un point dans la géométrie d'esquisse (de référence). |
| Min/max courbe X/Y | Spécifie le point le plus éloigné (horizontal ou vertical) d’une arête incurvée. |

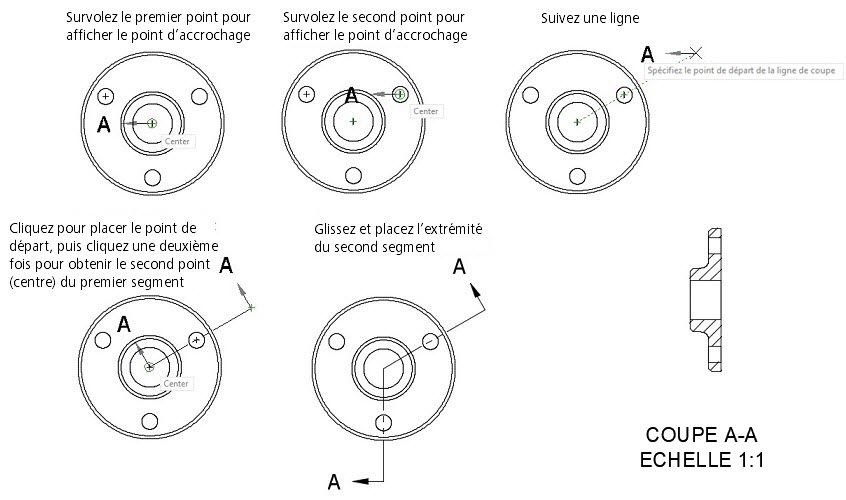

Remarque : pour localiser des points précis, utilisez le repérage d’accrochage aux objets. Placez le curseur sur un emplacement d’accrochage aux objets et suivez une ligne.
Conseil

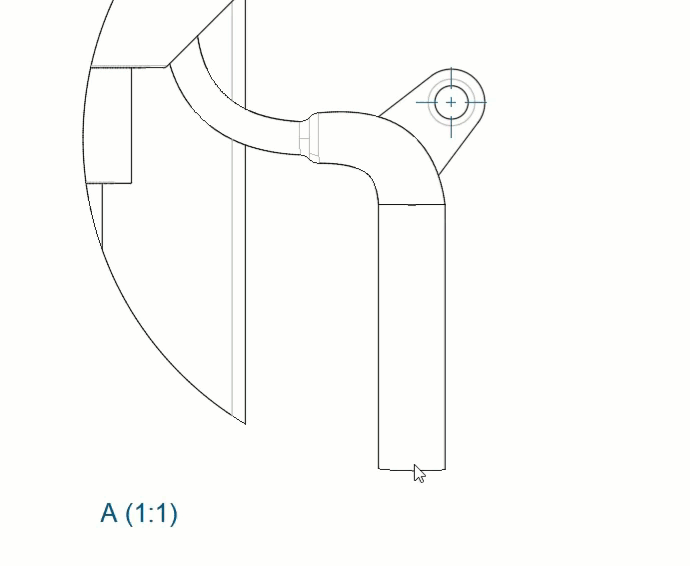

Lorsque vous placez des cotes, utilisez l’accrochage Min/max courbe X/Y pour les coter au point le plus éloigné d’une arête incurvée.
