Vous pouvez inclure des esquisses d’une conception dans un dessin ou créer un dessin qui documente une conception ne contenant que des esquisses.

Les esquisses de la conception s’affichent dans le nœud de référence.

Conceptions contenant des esquisses et des composants 3D

Lorsque vous créez un dessin pour une conception contenant à la fois des composants 3D et des esquisses, ces dernières s’affichent dans le navigateur, mais elles sont masquées par défaut. Si vous souhaitez afficher une esquisse dans une vue de base, vous devez :

• activer la visibilité de l’esquisse ;
• orienter la vue de base de manière à afficher le plan d’esquisse.

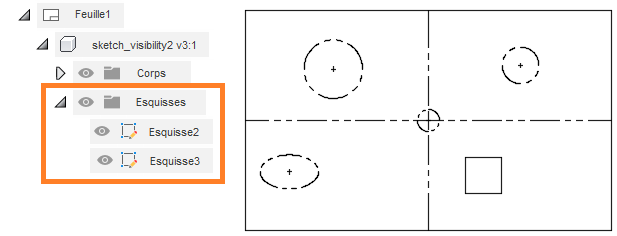

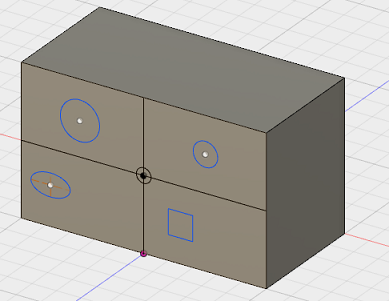

Par exemple, le paramètre Orientation de la vue de base doit être défini sur Avant pour l’esquisse suivante :

Conceptions contenant uniquement des esquisses

Lorsque vous créez un dessin pour une conception ne contenant que des esquisses, ces dernières s’affichent dans le navigateur et sont visibles par défaut. Si vous souhaitez afficher une esquisse dans une vue de base, vous devez :

• orienter la vue de base de manière à afficher le plan d’esquisse.

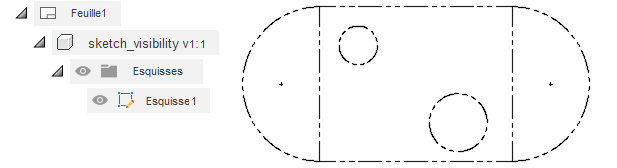

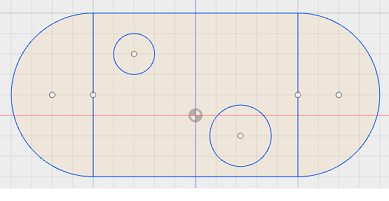

Par exemple, le paramètre Orientation de la vue de base doit être défini sur Haut pour l’esquisse suivante :
