Placement d’un composant dans le schéma

Les composants sont les éléments constitutifs de votre schéma. Ils représentent les pièces physiques que vous utiliserez dans votre circuit.

Dans l’espace de travail Électronique, dans la barre d’outils de document de schéma, cliquez sur Placer > Placer des composants pour afficher le groupe de fonctions Placer des composants à droite de la zone de dessin.

Tous les composants disponibles dans toutes les bibliothèques actives sont répertoriés dans le panneau Placer des composants.
Vous pouvez également utiliser la liste déroulante située dans la partie supérieure du panneau Placer les composants pour passer de toutes les bibliothèques actives à celles qui affichent uniquement les composants déjà utilisés dans cette conception.

Remarque : si vous souhaitez inclure d’autres bibliothèques, cliquez sur Ouvrir le gestionnaire de bibliothèques pour les rechercher et les activer.
Filtrez la liste pour réduire le nombre de composants affichés.

Par exemple, indiquez « résistance » dans la zone de recherche pour n’afficher que les résistances.
Dans le groupe de fonctions Placer des composants, double-cliquez sur le composant à ajouter pour ouvrir la boîte de dialogue Ajouter.

Remarque : l’origine de la feuille de schéma est indiquée par une croix fixe sur la zone de dessin.
Dans la boîte de dialogue Ajouter, modifiez si nécessaire l’orientation du composant avant de l’insérer.
Dans la zone de dessin, placez le pointeur sur l’emplacement où vous souhaitez placer le composant.

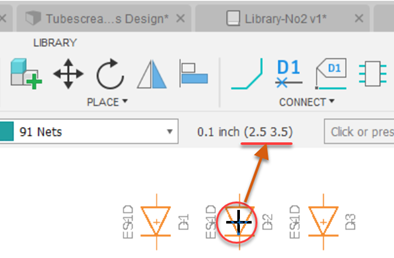

Remarque : la barre d’outils affiche les coordonnées du pointeur de la souris.
Cliquez sur la zone de dessin pour placer le composant.
Continuez à cliquer pour placer d’autres copies du même composant.
Continuez à choisir et à placer d’autres composants, tels que des résistances, des condensateurs, des temporisateurs 555 ou des LED, pour terminer le placement des composants sur ce schéma.
Une fois que vous avez terminé, cliquez sur Terminer pour fermer la boîte de dialogue Ajouter.
