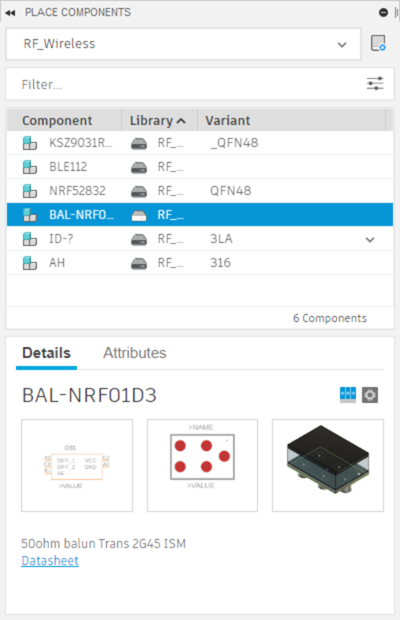

Panneau Placer des composants

Le groupe de fonctions Placer des composants se trouve à droite de la zone de dessin. Il vous permet d’accéder à des bibliothèques de composants. Vous pouvez effectuer des recherches dans les bibliothèques, modifier les paramètres de filtrage pour affiner les résultats et vérifier les détails des composants, notamment les attributs, les schémas, les encombrements et les modèles 3D. Vous pouvez également ouvrir le gestionnaire de bibliothèques directement à partir du groupe de fonctions.

Le groupe de fonctions Placer des composants est accessible lorsque vous travaillez sur les éléments suivants :

Schémas
Documents de carte de circuit imprimé 2D

Important : bien qu’il soit possible de placer des composants dans un document de carte de circuit imprimé 2D, les encombrements avec des pastilles doivent être placés à partir du schéma lié.

Lorsqu’un composant est sélectionné, la partie inférieure du panneau affiche deux onglets : Détails et Attributs.

L’onglet Détails affiche des miniatures du schéma, de l’encombrement et du modèle 3D du composant, le cas échéant.
L’onglet Attributs affiche la liste des attributs du composant sélectionné et, si des jeux d’attributs (anciennement appelés technologies) ont été définis précédemment, vous pouvez passer de l’un à l’autre.
