Importer des fichiers KiCAD

  1. Dans le coin supérieur gauche de la fenêtre Fusion, cliquez sur Afficher le panneau de données Icône Panneau de données pour ouvrir le panneau de données.

  2. Cliquez sur Charger.

  3. Sélectionnez les Fichiers de conception KiCad à importer.

    Il peut s’agir de fichiers schématiques et de circuit imprimé individuels, de fichiers de projet ou de fichiers de bibliothèque.

  4. Dans la boîte de dialogue Ouvrir, filtrez les fichiers KiCad pour ne pas avoir à parcourir les fichiers non pertinents.

  5. Sélectionnez le fichier KiCad que vous souhaitez charger.

  6. Sélectionnez le type de conversion : Modules ou Feuilles.

  7. Sélectionnez l’emplacement où vous souhaitez stocker les fichiers, puis cliquez sur OK.

    • Pour un fichier de projet, Fusion recherche et inclut automatiquement les fichiers de circuit imprimé et schématiques associés, puis crée un fichier de conception électronique.
    • Pour un fichier de schéma et de circuit imprimé du même projet, Fusion crée automatiquement un fichier de conception électronique.
    • Pour un fichier de schéma ou de circuit imprimé, Fusion recommande de créer un fichier de conception électronique, mais vous pouvez désélectionner cette option.
    • Pour un fichier de projet et un fichier de schéma provenant de différents projets, Fusion recommande de choisir les feuilles comme paramètre par défaut.

  8. Vérifiez vos fichiers de conception, sélectionnez vos préférences, puis cliquez sur OK.

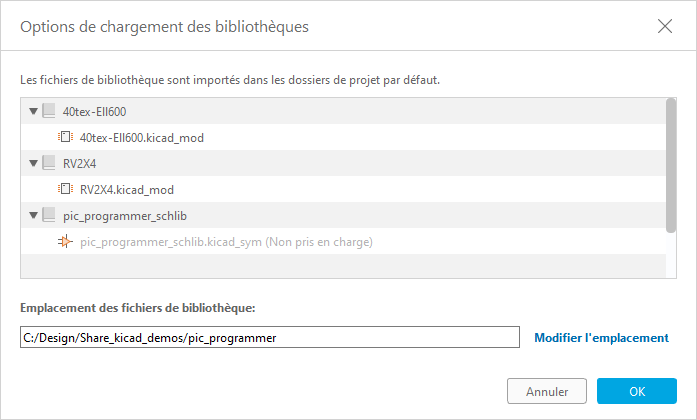

  9. (Facultatif) Pour charger des fichiers de bibliothèque, vérifiez-les et cliquez sur OK.

    Par défaut, Fusion importe les fichiers de bibliothèque dans les dossiers du projet, mais vous pouvez modifier leur emplacement si nécessaire.

    charger des bibliothèques de KiCad

    Lors du chargement ou de l’importation de fichiers, une notification s’affiche pour indiquer l’état de l’importation. Cette notification vous informe si le processus a rencontré des problèmes.

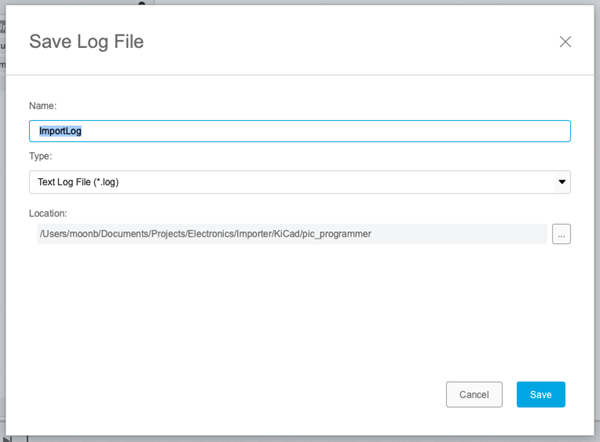

  10. Cliquez sur la notification pour examiner et enregistrer votre fichier. Vous pouvez modifier le nom, le type et l’emplacement du fichier dans la boîte de dialogue Enregistrer le fichier journal. Cliquer Enregistrer pour enregistrer le fichier et fermer la boîte de dialogue.

    boîte de dialogue Enregistrer un fichier KiCad

    Une fois l’importation terminée, vous pouvez voir les résultats dans le groupe de fonctions Données.

Remarque : vérifiez la sortie de la conversion. Les différences entre les outils de conception peuvent entraîner des incohérences lors de la conversion.
