Étude des matériaux dans l’espace de travail Generative Design

La sélection des matériaux est une partie très importante des exigences de conception dans une étude générative. Il est essentiel de représenter correctement les propriétés physiques de votre modèle génératif qui influence les formes finales des résultats. Les propriétés de matériau suivantes sont essentielles lors du processus de conception générative :

• La valeur Limite d’élasticité du matériau est utilisée pour calculer le facteur de sécurité.
• Le coefficient de Poisson et le module de Young du matériau sont les principales valeurs utilisées pour résoudre les problèmes de contrainte linéaire lors de la génération des résultats.
• La densité du matériau est utilisée pour calculer la masse résultante lorsque vous appliquez une charge de gravité et/ou des contraintes de fréquence. La densité du matériau doit être différente de zéro pour que la gravité affecte le résultat.

Vous devez sélectionner les matériaux à partir desquels votre conception peut être fabriquée. Vous pouvez sélectionner entre un et sept matériaux pour chaque méthode de fabrication. Vous pouvez sélectionner des matériaux pour toutes les méthodes ou des matériaux spécifiques pour un processus de fabrication spécifique de votre étude. Chaque méthode de fabrication activée dans l’étude générative doit inclure au moins un matériau.

Sélection de matériaux

Pour sélectionner des matériaux, utilisez la commande Matières de l’étude . Vous pouvez y accéder à partir du groupe de fonctions Matériaux de la barre d’outils Generative Design. Remarque : vous pouvez également accéder à la boîte de dialogue Matériaux de l’étude à partir du navigateur. Cliquez avec le bouton droit de la souris sur une étude et sélectionnez Matériaux de l’étude dans le menu contextuel.

La liste des méthodes de fabrication dans la boîte de dialogue Matériaux de l’étude dépend des méthodes que vous avez activées dans la boîte de dialogue Fabrication.

Vous pouvez sélectionner un matériau dans une bibliothèque en le faisant glisser vers la section Dans cette étude ou, si vous le souhaitez, vous pouvez également cliquer avec le bouton droit sur un matériau et sélectionner Ajouter à la méthode ou Ajouter à toutes les méthodes dans le menu contextuel. Une fois que vous avez ajouté les matériaux, vous pouvez voir ses propriétés physiques. Pour ce faire, dans la section Dans cette étude, cliquez avec le bouton droit sur un matériau et sélectionnez Propriétés dans le menu contextuel. Ensuite, dans la partie supplémentaire de la boîte de dialogue, vous pouvez trouver la liste des propriétés du matériau sélectionné, par exemple le module de Young, le cœfficient de Poisson et la conductivité thermique. Pour supprimer un matériau, dans la section Dans cette étude, cliquez avec le bouton droit sur un matériau et sélectionnez Supprimer dans le menu contextuel.

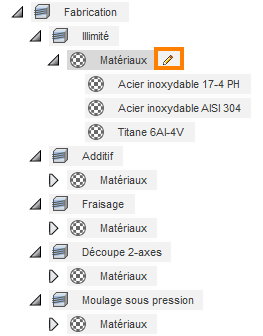

Lorsque vous sélectionnez les matériaux pour votre étude, vous pouvez les consulter ou les modifier dans le navigateur. Pour ce faire, développez le nœud Fabrication et, pour la méthode sélectionnée, placez le curseur de la souris sur le nœud Matériaux, puis cliquez sur .
