Forme initiale

Forme générée lors de la phase initiale du processus de conception, en fonction de la géométrie conservée sélectionnée.

Les limites de la forme initiale sont définies en fonction du critère selon lequel tous les points importants indiqués dans la définition du problème doivent être inclus. La définition d'une forme initiale dépend de la présence ou non d'une forme de départ dans un modèle.

Si un modèle inclut une forme de départ

La forme de départ est la forme initiale.

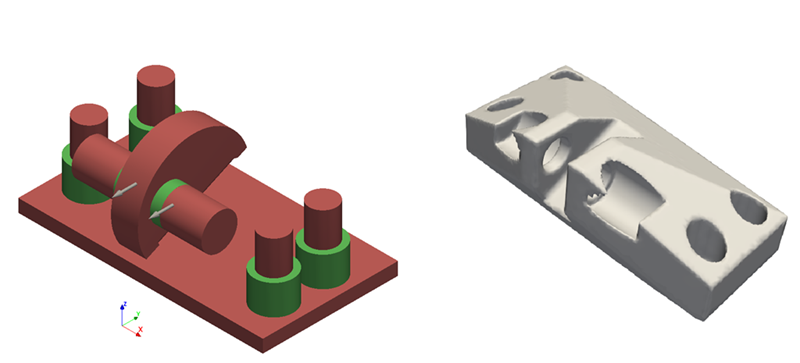

Exemple de modèle avec une forme de départ.

Si un modèle n'inclut pas de forme de départ

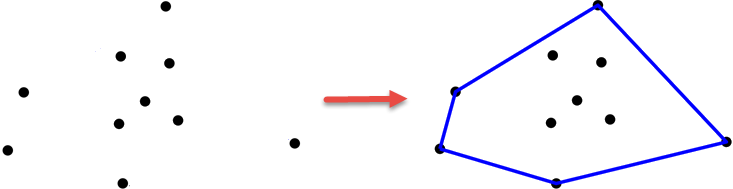

Lorsque le solveur est exécuté, il crée une liste de points en fonction de tous les objets de géométrie conservée. Dans cette liste, le solveur crée une coque convexe, qui est le plus petit jeu convexe qui contient ces points. La coque convexe est alors la forme initiale.

Vous pouvez visualiser la coque convexe sous la forme d'une forme délimitée par des points.
