Contrainte de blocage dans l’espace de travail Generative Design
Contrainte qui empêche la face cylindrique cible de se déplacer ou de se déformer dans la direction radiale, axiale ou tangentielle.
La contrainte de blocage est appliquée en fonction d'un système de coordonnées cylindrique à la face cylindrique sélectionnée.
| Outils | Action |
|---|---|
| Radiale | Les nœuds situés le long de la face cylindrique ne peuvent pas être déplacés ou déformés de manière radiale. |
| Axiale | Les nœuds situés le long de la face cylindrique ne peuvent pas se déplacer de manière axiale. |
| Tangentielle | Les nœuds situés le long de la face cylindrique ne peuvent pas effectuer une translation tangentielle (ce qui empêche la rotation du cylindre autour de son axe). |

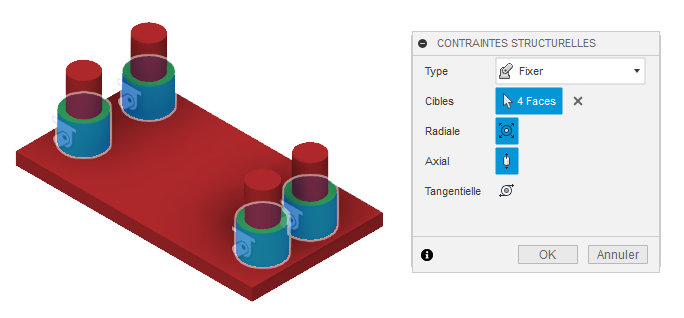

Exemple de contrainte de blocage appliquée de manière radiale et de manière axiale à 4 faces.
