Résultat du facteur de charge de flambage
Le résultat Facteur de charge de flambage (BLF) est un multiplicateur de la charge appliquée qui provoque le flambage.
- Le premier facteur de charge de flambage positif est le résultat souhaité.
- Trois modes de flambage (schémas de vibrations) sont affichés par défaut. Trois sont généralement suffisants.

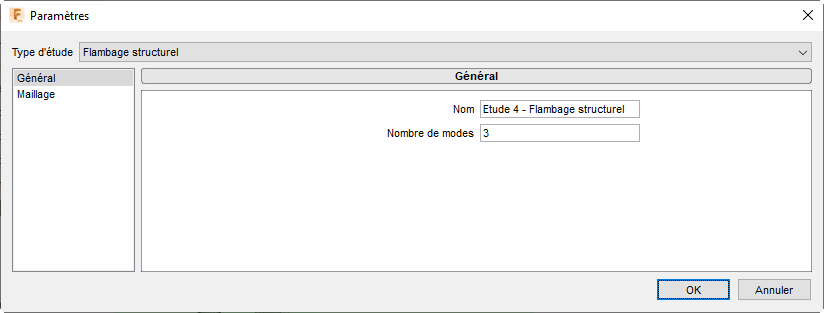

- Vous pouvez en ajouter d’autres dans la boîte de dialogue Gérer > Paramètres > Général.
Facteur de charge de flambage
Le facteur de charge de flambage peut être interprété dans le tableau suivant.
| Facteur de charge de flambage | Prédiction de flambage | Conclusion |
|---|---|---|
| BLF>1 | Non attendu | Les charges appliquées sont en dessous des charges critiques. |
| BLF=1 | Attendu | La charge appliquée est la charge critique et le flambage se produit. |
| BLF<1 | Attendu | La charge appliquée est au-dessus de la charge critique et le flambage se produit. |
| -1<BLF<0 | Attendu dans le scénario de charge inversée | La charge appliquée est au-dessus de la magnitude de charge critique, mais elle est dans la direction opposée. Ce type de résultat peut entraîner un flambage dans un autre mode. Vérifiez si la charge est correcte et qu'elle peut entraîner une tension. |
| BLF=-1 | Attendu dans le scénario de charge inversée | La charge appliquée est la magnitude de la charge critique, mais elle est dans la direction opposée. D'autres modes doivent être vérifiés pour valider le flambage. |
| BLF<-1 | Non attendu | La charge appliquée est en dessous de la charge critique et dans la direction opposée. Le flambage ne se produit pas, même dans un mode différent. |
Remarque : le mode de flambage peut être la cause d'une valeur négative. Lorsqu’un mode de flambage négatif est observé, il est préférable de vérifier les autres modes pour trouver la première valeur positive, comme illustré ici :
