Un flux de chaleur prescrit est appliqué au cylindre.

Description du cas

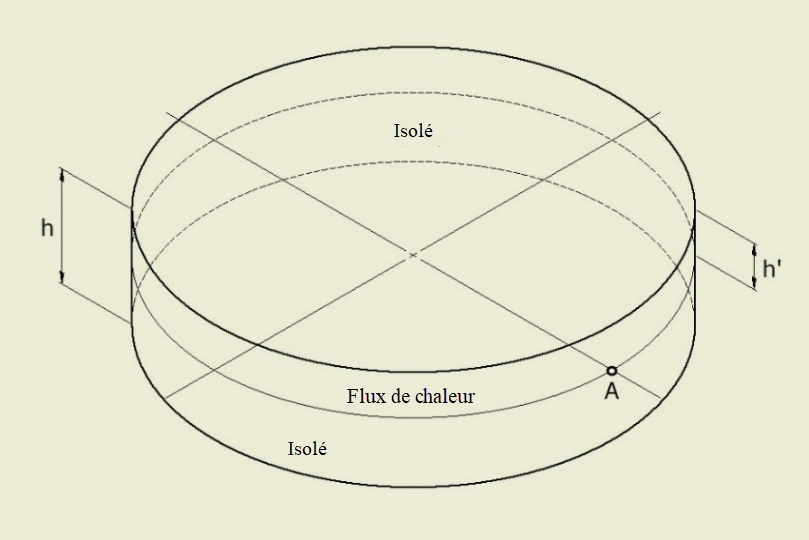

Un flux de chaleur prescrit est appliqué à la face cylindrique d'un cylindre solide pour une partie de sa longueur (h'). Le reste de la face est isolé (pas de charge thermique). L'extrémité inférieure (-Z) du cylindre est maintenue à une température de 0.0 °C. Toutes les autres faces sont isolées. Recherchez la température à la limite entre le flux de chaleur prescrit et la partie isolée de la face cylindrique.

Dimensions

• h = 50 mm
• h' = 20 mm
• Diamètre = 200 mm
• Coordonnées du point A = (0, 0,100)

Type d'étude

• Thermique

Paramètres de maillage

• Type de maillage = Solide, Tétraédrique
• Taille du maillage = 5 mm, absolu
• Ordre d'élément = parabolique
• Affinement du maillage adaptatif : aucun

Propriétés du matériau

• Conductivité thermique = 52 W/(mm °C)

Charges

• Flux de chaleur à la face h' (longueur partielle du cylindre) = 5.0 x 105 W/m2
• Température appliquée au niveau de la face inférieure (-Y extrémité du cylindre) = 0˚C

Comparaison des résultats

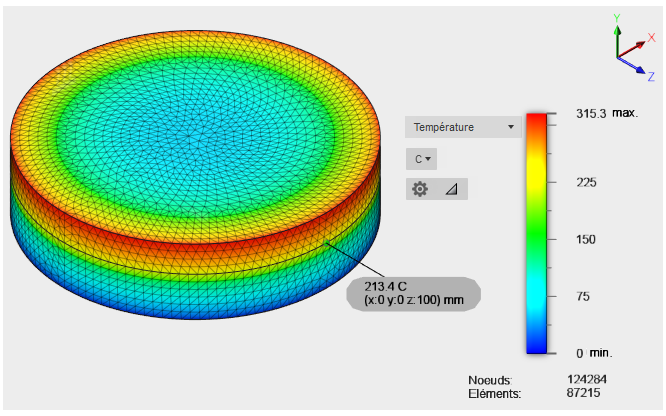

Température au niveau de l'arête séparant la zone de flux de chaleur de la partie isolée de la face cylindrique. Nous allons examiner les résultats au point A, qui se trouve le long de l'arête d'intérêt.

	NAFEMS	Fusion	% de différence
Température au point A	213,6 °C	213,4 °C	-0.09 %

Référence

Ce problème est un point de référence NAFEMS standard : NAFEMS, BMTTA (S), No. 15 (i).
