Vue des degrés de liberté
Affiche les couleurs qui reflètent l'état contraint des corps/pièces dans votre modèle.
Les contraintes et les contacts définissent les degrés de liberté auxquels chaque pièce d’un modèle est soumise. La vue des degrés de liberté doit être utilisée lors de la définition ou de la modification des contraintes et des contacts pour obtenir une vue simple de la progression.
Rouge :
La couleur rouge indique que le corps n’est pas contraint (il est libre dans tous les degrés de liberté).
Jaune :
La couleur jaune indique que le corps est partiellement contraint (il dispose toujours de quelques degrés de liberté).
Cyan :
La couleur cyan indique que le modèle est entièrement contraint (il dépend d’autres conditions).
Vert :
La couleur verte indique que le modèle est entièrement contraint, sans degré de liberté.
Affichage de l’état du modèle en fonction des degrés de liberté
- Dans la liste déroulante Afficher, cochez la case Vue des degrés de liberté.
- Pour revenir à la vue du modèle affichant les couleurs des matériaux, cliquez sur Vue du modèle dans la section AFFICHER du ruban ou dans le menu contextuel. Vous pouvez également cliquer sur Fermer dans la boîte de dialogue Degrés de liberté.

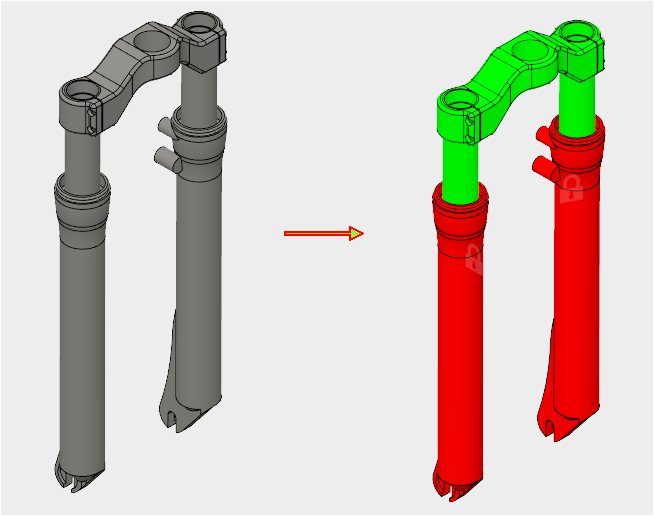

L’analyse ci-dessous comporte deux parties rouges indiquant que la simulation n’est pas entièrement contrainte. Dans certains cas, cela peut être correct comme dans le cas du cadre de vélo montré ci-dessous. Les contacts et les charges peuvent compléter les contraintes, selon la simulation.
