Mur avec génération de chaleur interne distribuée.

Description du cas

Un mur de 40 pouces avec plan d'épaisseur a une génération de chaleur interne distribuée de 1 BTU / (heure courante n3). La température externe au niveau des faces avant et arrière est maintenue à 70 °F. Aucune charge thermique n'est appliquée aux faces supérieure, inférieure, gauche ou droite du modèle. La conductivité du matériau est égale à 0,5 BTU / (hr dans le nombre de degrés F). Le résultat est la température maximale à l'intérieur de la paroi.

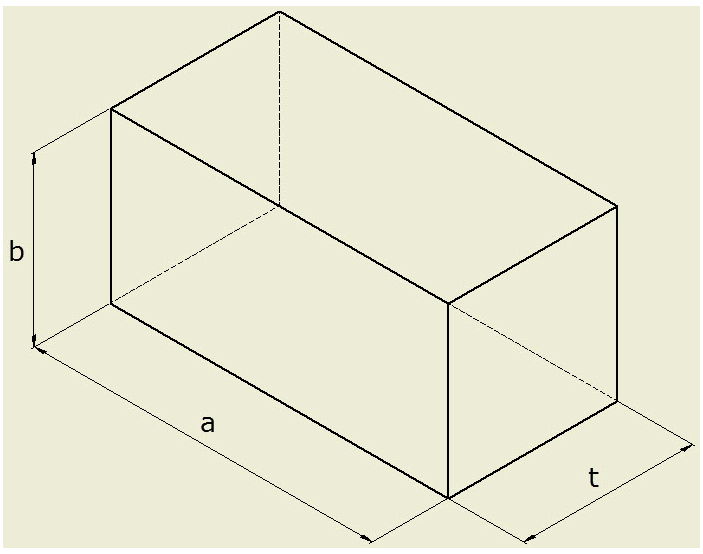

Dimensions (pouces)

• a = 80
• b = 40
• t = 40

Type d'étude

• Thermique

Paramètres de maillage

• Type de maillage = Solide, Tétraédrique
• Taille du maillage = 7 pouces, absolu
• Ordre d'élément = parabolique
• Affinement du maillage adaptatif : aucun

Propriétés du matériau

• Conductivité thermique, K = 0.5 Btu / (hr" pouce °F)

  [Équivalent à 1,3889 x 10-4 Btu / (deuxième véhicule - pouce - °F)]

Charges

• Température appliquée aux faces avant et arrière (*/- Z) = 70° de la course F

• Génération de chaleur interne appliquée à l'ensemble du corps = 1 BTU / (heure in3)

  [Equivalent à 2,7778 x 10-4 BTU / (seconde in3)]

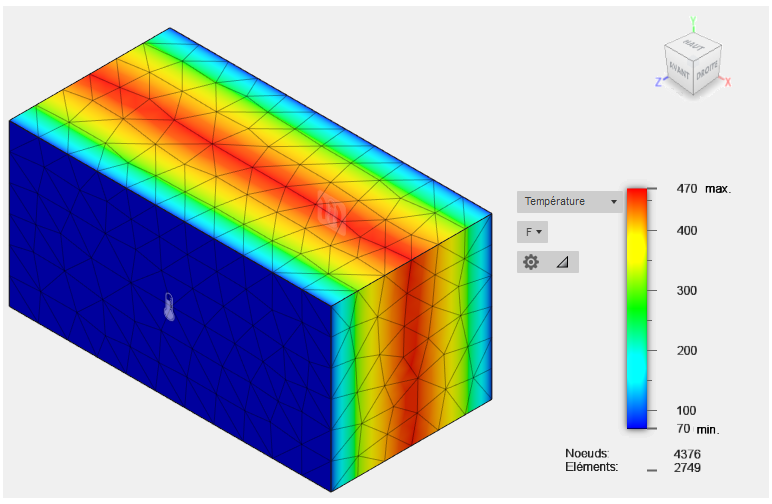

Comparaison des résultats

Le résultat de l'intérêt est la température maximale à l'intérieur de la paroi.

	NAFEMS	Fusion	% de différence
Température au point A	470 °F	470 °F	0.00 %

Référence

Holman, J. P., Heat Transfer, Third Edition, New York: McGraw-Hill, 1981
