Résultat Température de l’air

Le résultat Température de l’air affiche la température de l’air autour des composants dans le boîtier du modèle.

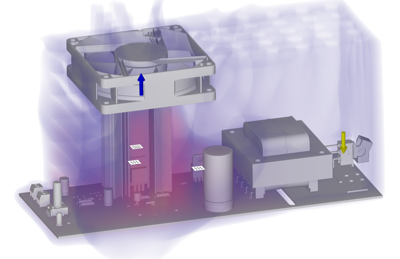

Figure 1 * montrant la répartition de la température de l’air dans un boîtier d’alimentation qui comporte trois régulateurs de tension actifs et qui est refroidi par deux dissipateurs thermiques et un ventilateur*.

Points à considérer

Lorsque vous examinez le résultat Température de l’air, vérifiez les points suivants :

• Les points chauds indiquant les zones où la chaleur doit être évacuée
• Les zones où l’air chaud s’accumule, indiquant que la gestion thermique doit être optimisée
• La répartition de la température de l’air tout au long de la trajectoire d’écoulement des fluides afin de vérifier que de l’air chaud ne circule pas au-dessus de composants sensibles à la chaleur.

Utilisation de ce résultat

Le résultat Température de l’air s’appuie sur une plage de couleurs indiquant la zone où la température est la plus faible en bleu et la zone où la température est la plus élevée en jaune. La température maximale atteinte par l’air est indiquée dans la légende.

• Essayez de réduire la température de l’air autour des composants sensibles à la chaleur afin qu’elle reste en dessous des seuils de la température maximale.

• Tenez compte de la trajectoire d’écoulement des fluides et de la position des composants de gestion thermique pour expulser l’air des composants sensibles à la chaleur.

• Déplacez les curseurs Plage d’intérêt sur la gauche de la barre de légende et les curseurs Seuil sur la droite pour cibler davantage votre sélection et rendre le contraste de couleur plus visible.

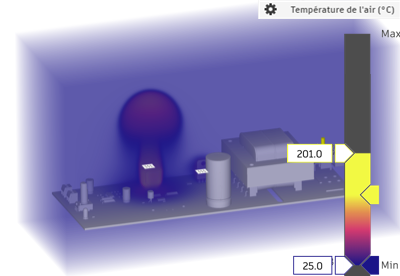

  *Image montrant l’air chaud s’accumulant autour d’un régulateur de tension de 50 W sans dissipateur thermique ni ventilateur.

• Masquez un composant sur le circuit imprimé, par exemple s’il masque un composant de plus grand intérêt, en désactivant sa visibilité dans le dossier Composants du modèle.

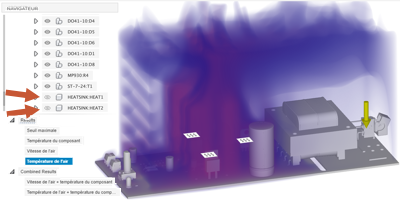

  Image montrant la température de l’air autour des dissipateurs thermiques, les dissipateurs thermiques étant masqués de sorte que les régulateurs soient visibles.

• Utilisez les contrôles de surface, les contrôles de point et les plans de coupe pour examiner attentivement le résultat.

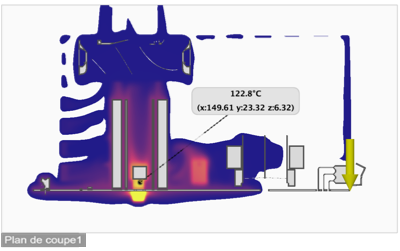

  Image avec un plan de coupe montrant la température de l’air aux régulateurs et un contrôle de point montrant la température à un emplacement donné.

Étapes suivantes

Pour résoudre les problèmes potentiels mis en évidence par le résultat Température de l’air, vous pouvez :

• remplacer les composants du circuit imprimé par d’autres composants pouvant tolérer des températures plus élevées ;
• sélectionner un composant qui répond aux exigences de performances, mais qui requiert une charge thermique interne inférieure ;
• modifier les cotes ou le matériau utilisés dans le dissipateur thermique ;
• ajouter un ventilateur, s’il n’y en a aucun ;
• modifier l’emplacement du ventilateur pour éloigner la trajectoire d’écoulement des fluides des composants sensibles à la chaleur ;
• inverser la direction de soufflage du ventilateur.
