Résultat Vitesse de l’air

Le résultat Vitesse de l’air affiche le mouvement de l’air autour des composants dans le boîtier du modèle.

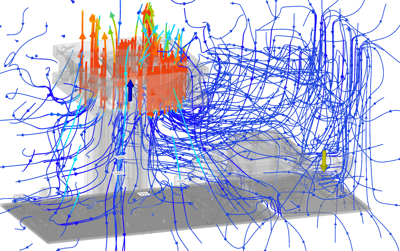

Figure 1 Visualisation des lignes d’écoulement montrant la vitesse et la direction de l’écoulement de l’air.

Points à considérer

Lorsque vous examinez le résultat Vitesse de l’air, vérifiez les points suivants :

• La direction de l’écoulement de l’air pour vous assurer que l’air chaud ne souffle pas sur des composants sensibles à la chaleur
• Les zones de faible vitesse de l’air, indiquant les zones éventuelles de stagnation de l’air
• Les différences notables en matière de vitesse d’air qui peuvent indiquer que l’air n’atteint pas correctement toutes les zones.

Utilisation de ce résultat

• Déplacez les curseurs Plage d’intérêt sur la gauche de la barre de légende et les curseurs Seuil sur la droite pour cibler davantage votre sélection et rendre le contraste de couleur plus visible.

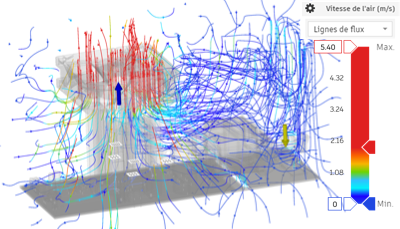

  Figure 2 montrant une plus grande granularité de la couleur dans la vitesse de l’air autour du ventilateur.

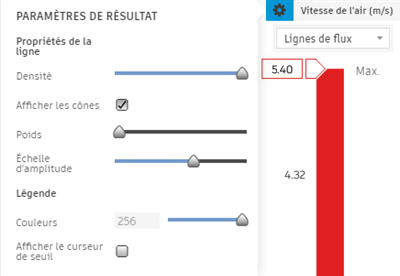

• Modifiez l’apparence des lignes de flux à l’aide des options Paramètres de résultat situées au-dessus de la barre de légende.

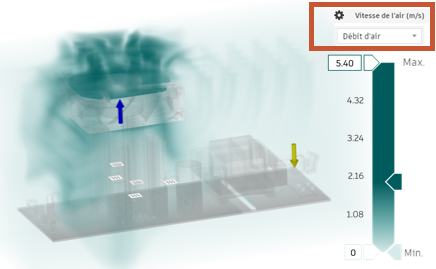

• Utilisez le sélecteur de visualisation des résultats, au-dessus de la barre de légende, et passez à la vue du débit d’air pour avoir une idée du mouvement du volume d’air.

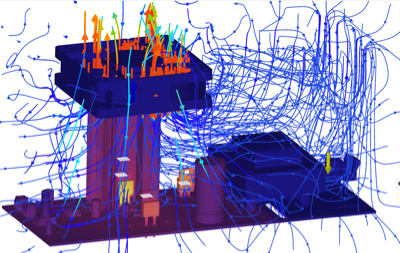

• Dans le navigateur, passez au résultat combiné Vitesse de l’air + température du composant pour voir comment elles s’influencent réciproquement.

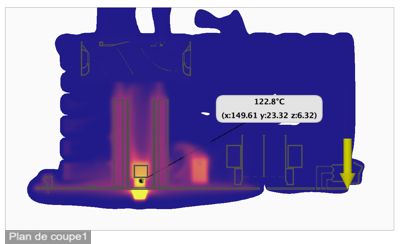

• Utilisez les contrôles de surface, les contrôles de point et les plans de coupe pour examiner attentivement le résultat.



Étapes suivantes

Pour résoudre les problèmes potentiels mis en évidence par le résultat Vitesse de l’air, vous pouvez :

• remplacer les composants du circuit imprimé par d’autres composants pouvant tolérer des températures plus élevées ;
• sélectionner un composant qui répond aux exigences de performances, mais qui requiert une charge thermique interne inférieure ;
• modifier les cotes ou le matériau utilisés dans le dissipateur thermique ;
• ajouter un ventilateur, s’il n’y en a aucun ;
• modifier l’emplacement du ventilateur pour éloigner la trajectoire d’écoulement des fluides des composants sensibles à la chaleur ;
• inverser la direction de soufflage du ventilateur.
