Matières dans une étude de simulation de moulage par injection

La sélection des matériaux est importante pour la précision générale de la simulation. Il est essentiel de représenter correctement les propriétés physiques dans votre modèle de simulation. Toutefois, dans de nombreuses conceptions, le choix des matériaux fait partie du processus de conception. Vous pouvez créer plusieurs études basées sur le même modèle de conception et attribuer différents matériaux pour chaque étude.

La commande Matières de l’étude ouvre la base de données de matériaux, où vous pouvez sélectionner le polymère approprié pour l’étude. L’utilisation finale de la pièce peut aider à déterminer le polymère le plus adapté à une application donnée. Dans la base de données, vous pouvez effectuer une recherche sur les propriétés de plus de 10 000 types et catégories de polymères différents.

Le polymère utilisé pour mouler la pièce est le composant clé du processus de moulage par injection. Les propriétés de la matière peuvent avoir une incidence sur la précision de la simulation. Il est important de sélectionner une matière aussi proche que possible de la matière réelle.

Différentes catégories d’un même matériau peuvent présenter différentes propriétés. La sélection d’une catégorie inadaptée pour une étude affecte la qualité des résultats, en particulier pour les fonctions critiques.

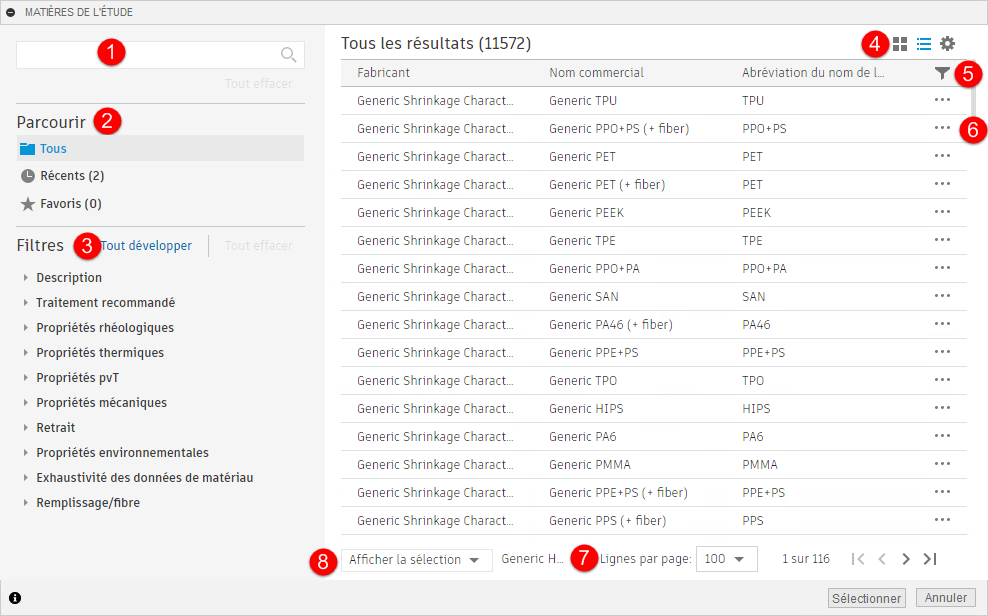

Outils disponibles dans la boîte de dialogue Matières de l’étude.

1. Zone de recherche : permet de rechercher des matières à l’aide d’un ou de plusieurs des critères, à savoir le nom du fabricant, le nom commercial, l’abréviation du nom de la famille ou le nom de la famille.
2. Parcourir : permet d’afficher rapidement les données des matériaux récemment sélectionnés ou ajoutés aux favoris.
3. Filtres : permet de rechercher des matières répondant à des exigences spécifiques en termes de propriétés ou de traitement.
4. Affichez les matières dans la vue de votre choix (grille ou liste) et réinitialisez tous les paramètres, y compris les filtres, les éléments affichés récemment et les matières préférées.
5. Vous pouvez personnaliser la liste des colonnes par page.
6. Dans la vue de liste, cliquez sur pour ouvrir le menu permettant d’afficher les propriétés des matériaux, de les ajouter aux favoris ou encore de les définir comme matériaux par défaut.
7. Vous pouvez personnaliser la liste des lignes par page.
8. Basculez entre la matière par défaut et la matière de l’étude.
